Circuito Integrado A4506 = HCPL4506

Circuito Integrado A4506 = HCPL4506
HCPL-4506 DIP-8 Optoacoplamentos de saída lógicos 1MBd 1Ch 12mA

Especificações:
Fabricante: Broadcom Limited
Categoria de produto: Optoacoplamentos de saída lógicos
Caixa / Gabinete: DIP-8
Tipo de saída: Open Collector
Número de canais: 1 canal
Tensão de isolamento: 3750
Vrms Corrente de saída contínua máxima: 15 mA
Se - Corrente direta: 20 mA
Vf - Tensão no sentido direto: 1.8 V
Vr - Tensão no sentido inverso: 5 V
Pd - Dissipação de potência: 145 mW
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 100 C
Série: HCPL-4506
Altura: 3,56 mm
Comprimento: 9,65 mm
Largura: 6,35 mm
Marca: Broadcom / Avago
Atraso de propagação - Máx: 650 ns
Taxa de transferência de corrente: 90%
Tipo de Produto: Optoacopladores de Saída Lógica
Subcategoria: Optoacopladores

O Circuito Integrado A4506 é um equivalente ou, em muitos casos, o mesmo componente que o HCPL4506. Ambos são optoacopladores de interface para Módulos de Potência Inteligentes (IPM) e acionamento de portão (gate drive), projetados para fornecer isolamento elétrico e transmitir sinais de controle em sistemas de eletrônica de potência.
O HCPL4506 é um produto conhecido da Broadcom (anteriormente Avago Technologies). A designação "A4506" é frequentemente usada por distribuidores e em marcações de componentes para se referir a este chip ou a equivalentes diretos de outros fabricantes.

O que são Optoacopladores de Interface para IPM/Gate Drive?
Estes optoacopladores são cruciais em sistemas de potência, como os que usam IPMs (Intelligent Power Modules), que integram IGBTs ou MOSFETs com seus circuitos de acionamento e proteção. Eles oferecem isolamento galvânico entre o circuito de controle de baixa tensão (microcontrolador, DSP) e o circuito de potência de alta tensão.

Principais Características do A4506 / HCPL4506:
Este optoacoplador se destaca por suas características de velocidade e robustez, otimizadas para aplicações de controle de potência:
Isolamento Elétrico Elevado: Possui uma alta tensão de isolamento (comumente 3750 Vrms ou 5000 Vrms), atendendo a normas de segurança para aplicações industriais e de alta tensão.
Atrasos de Propagação Minimizados (Fast Propagation Delays): Projetado para ter atrasos de propagação curtos (na ordem de centenas de nanossegundos, por exemplo, tPHL = 480ns, tPLH = 550ns) e uma pequena diferença entre esses atrasos (Pulse Width Distortion - PWD), o que é vital para otimizar a eficiência de inversores, reduzindo o tempo morto (dead time) de comutação.
Alta Imunidade a Transientes de Modo Comum (CMR): Oferece excelente rejeição a ruídos (geralmente >15 kV/µs), garantindo uma operação confiável em ambientes eletricamente ruidosos.
Resistor Pull-up Integrado: Uma característica notável é a possibilidade de habilitar um resistor pull-up de 20 kΩ no chip, curto-circuitando os pinos de saída 6 e 7. Isso elimina a necessidade de um resistor pull-up externo em muitas aplicações de IPM, simplificando o design e reduzindo o número de componentes.
Saída Open Collector/Schottky Clamped: A saída é do tipo "coletor aberto" e geralmente inclui um diodo Schottky para maior velocidade e eficiência.
Compatibilidade TTL: A interface de entrada é compatível com níveis lógicos TTL, facilitando a conexão com microcontroladores e outros circuitos digitais.
Faixa de Temperatura Industrial: Opera confiavelmente em uma ampla faixa de temperatura, tipicamente de -40°C a +100°C.
Baixa Corrente de Entrada: Requer uma corrente de entrada relativamente baixa para operar o LED.
Pacote: Comumente disponível em pacotes DIP de 8 pinos.

Aplicações Comuns:
O A4506 / HCPL4506 é ideal para:
Isolamento em Módulos de Potência Inteligentes (IPMs): Seu principal uso, fornecendo a interface isolada entre o circuito de controle e o módulo de potência.
Acionamento Isolado de Portões de IGBTs/MOSFETs: Em inversores de frequência, conversores e outras pontes de potência onde o isolamento entre o driver e o dispositivo de potência é crucial.
Acionamento de Motores AC e DC sem Escovas (Brushless DC Motors): Em sistemas de controle de motores que exigem alta eficiência e isolamento.
Inversores Industriais: Em diversas aplicações de controle de potência em ambientes fabris.
Fontes de Alimentação Chaveadas (SMPS) de Alta Frequência: Onde a minimização dos atrasos de propagação é importante para a eficiência.
Sistemas de Energia Renovável: Em inversores para energia solar e eólica.

Em resumo, o A4506 / HCPL4506 é um optoacoplador de alto desempenho, otimizado para aplicações de interface em módulos de potência e acionamento de portão, oferecendo isolamento robusto e comutação rápida para melhorar a eficiência e a segurança em sistemas de eletrônica de potência.
Valor Unitário

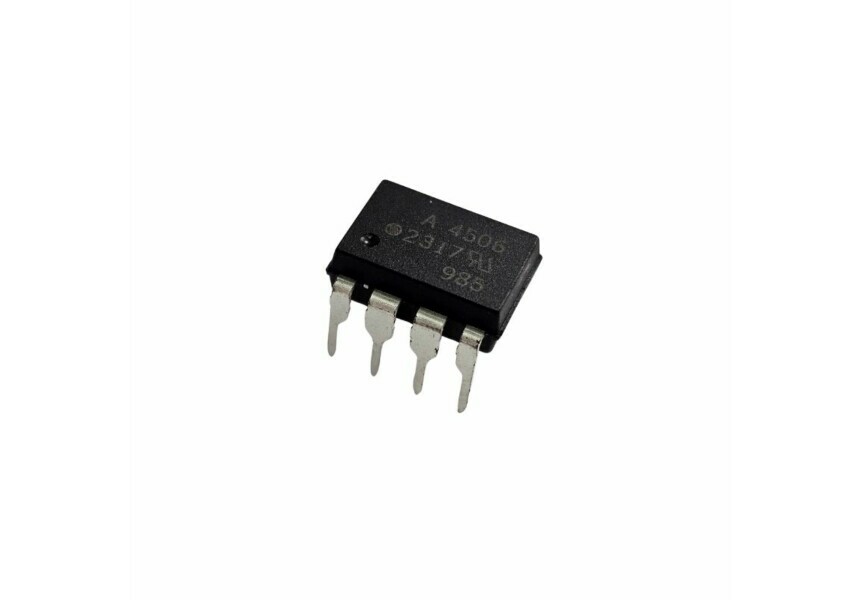

Imagem Ilustrativa
