Circuito Integrado A1101ELHTL Smd

Circuito Integrado A1101ELHTL Smd Sot-23

Principais Características:
Função: Sensor digital unipolar de efeito Hall
Fabricante: Allegro Microsystems
Modelo: A1101ELHTL
Encapsulamento: SMD SOT-23W
Tensão de operação (Vcc): 3,8 V a 24 V
Tipo de saída: Coletor aberto (open-collector)
Tipo de detecção: Unipolar (acionamento por polo sul)
Corrente de saída: até 25 mA
Frequência de operação: até 10 kHz
Histerese magnética típica: 3 G (gauss)
Temperatura de operação: –40 °C a +150 °C
Corrente de consumo típica: 4 mA
Montagem: Superfície (SMD)

A família A110x oferece tempo de inicialização rápido e operação silenciosa para uma variedade de aplicações.
Essas chaves unipolares de tempo contínuo oferecem desempenho robusto, ampla faixa de tensão de operação e recursos de proteção integrados.
A programação de fábrica garante limites precisos de ponto de comutação.

Qualificação automotiva AEC-Q100
Operação em tempo contínuo
Tempo de inicialização rápido
Baixo ruído
Operação estável em toda a faixa de temperatura operacional
Proteção reversa da bateria
Confiabilidade de estado sólido
Programado de fábrica no final da linha para desempenho ideal
Desempenho EMC robusto
Alta classificação ESD
Estabilidade do regulador sem capacitor de bypass

O pacote LH é um SOT23W, um pacote miniatura de baixo perfil para montagem em superfície, enquanto o pacote UA é um SIP ultramini de três fios para montagem em furo passante.
Cada pacote é isento de chumbo (Pb), com estruturas de chumbo 100% estanhadas foscas.

Aplicações:
Detecção de posição ou proximidade magnética
Sensores de velocidade de rotação (motores DC, rodas, eixos)
Equipamentos automotivos (encoders, sistemas de porta, atuadores)
Robótica e automação industrial
Contadores magnéticos e sistemas de comutação sem contato
Valor Unitário

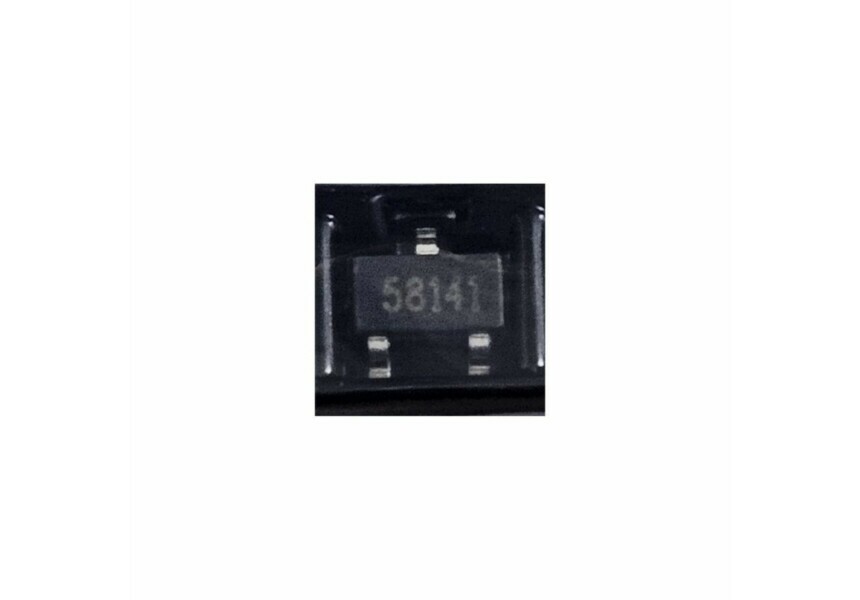

Imagem Ilustrativa
