Circuito Integrado 740L6000

Circuito Integrado 740L6000

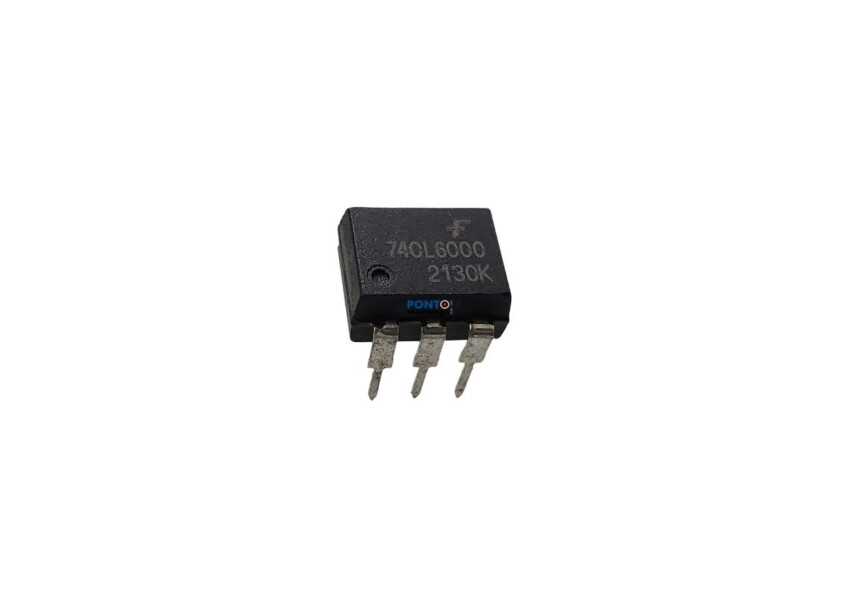

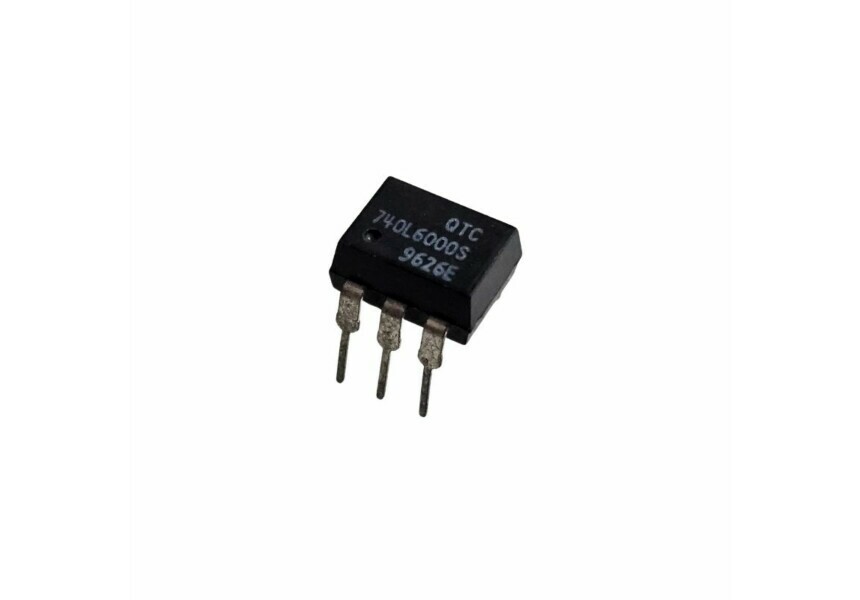

O 740L6000 é um circuito integrado optoacoplador lógico de alta velocidade projetado para fornecer isolação elétrica entre dois lados de um circuito digital, enquanto transmite sinais digitais de forma rápida e eficiente.

Função Básica:
Diferente de um circuito integrado TTL comum da série 7400 que contém portas lógicas simples, o 740L6000 atua como um logic-to-logic optocoupler (optoisolador lógico).
Isso significa que ele usa isolação óptica para transmitir sinais entre dois circuitos enquanto mantém os dois lados eletricamente isolados.
Essa característica é útil em ambientes onde é necessária isolação para proteção e integridade de sinais, especialmente entre partes de sistemas com diferentes níveis de tensão ou ruído.

Principais Características Técnicas:
Isolação Elétrica Elevada: suporta até 5300 Vrms entre entrada e saída, evitando transferência direta de tensão perigosa entre circuitos.
Saída em Push-Pull (Totem Pole): oferece boa capacidade de condução de corrente de saída (até ~40 mA), adequada para interfaces digitais comuns.
Alta Velocidade: taxa de dados típicos de até ~15 Mb/s com tempos de propagação rápidos, ideal para sinais lógicos de comunicação ou controle.
Imunidade a Transientes: alta imunidade a transientes de modo comum (CMTI ~5 kV/µs), reduzindo interferências em ambientes ruidosos.
Pacote: encapsulado em pacote DIP de 6 pinos, adequado para montagem em placa de circuito impresso com montagem tradicional (through-hole).
Canal Único: dispositivo projetado para isolar e transmitir um canal de sinal digital por vez.

Como Funciona:
O 740L6000 contém internamente um LED emissor de luz no lado de entrada e um detector fotossensor no lado de saída.
Quando o LED é ativado pelo sinal de entrada, a luz gerada ativa o fotodetector, que por sua vez aciona a saída lógica.
Esse processo permite a transmissão de sinais digitais através de luz, proporcionando isolamento galvânico entre as seções do circuito.

Aplicações Típicas:
Isolação entre lógica de controle e sistemas de potência
Interfaces digitais com ruído elétrico ou diferenças de potencial
Comunicação entre módulos de tensão distinta
Sistemas industriais e automação
Proteção de circuitos sensíveis em microcontrole e instrumentação.

Resumo de Especificações:
