Circuito Integrado 2A180Z = ICE2A180Z

Circuito Integrado 2A180Z = ICE2A180Z
Conversor CA / CC

Especificações:
Fabricante: Infineon
Categoria de produto: Conversor CA/CC
Estilo de montagem: Através Do Orifício
Caixa / Gabinete: DIP-7
Voltagem de saída: 16V
Potência de saída: 31W
Tensão de alimentação/entrada - Mín: 90VAC
Tensão de alimentação/entrada - Máx: 264VAC
Frequência de comutação: 100kHz
Corrente de Alimentação Operativa: 1A
Temperatura operacional máxima: + 125C Série: F2
Número de saídas: 1 Saída
Produto: Interruptor de energia
Tipo: Controlador SMPS
Marca: Infineon Technologies
Tipo de Produto: Conversor AC/DC
Subcategoria: PMIC - ICs de Gestão de Energia
Nome comercial: CoolSET
Analise do número da peça: ICE2A180Z

Os modelos 2A180Z e ICE2A180Z referem-se ao mesmo circuito integrado, fabricado pela Infineon Technologies.
É um componente-chave em fontes de alimentação comutadas (SMPS), projetado especificamente como um controlador de modo de corrente off-line com um MOSFET de alta tensão integrado (CoolMOS) .

Características principais:
Tipo: Controlador de Modo de Corrente SMPS Off-Line com CoolMOS de 650 V/800 V integrado. Isso significa que ele combina o circuito de controle para regulação de energia e um interruptor de alta tensão em um único chip, simplificando os projetos de fontes de alimentação.
Fabricante: Infineon Technologies (o prefixo "ICE" geralmente indica os CIs de potência integrados da Infineon da família "CoolSET").
Pacote: Normalmente encontrado em um pacote DIP-7 ou PG-DIP-7-1 (pacote duplo em linha com 7 pinos).
Potência de saída: capaz de fornecer uma determinada potência de saída, com várias versões na série ICE2AxxxZ oferecendo diferentes níveis de potência (por exemplo, o 2A180Z é frequentemente associado a saídas de potência em torno de 31W-45W, dependendo da variante específica e do resfriamento).
Faixa de tensão de entrada: Projetado para aplicações off-line, o que significa que pode operar diretamente da tensão de rede CA retificada, normalmente suportando tensões de entrada de 90VCA a 264VCA .
Frequência de comutação: opera em alta frequência de comutação, geralmente 100kHz (algumas variantes podem chegar a 67kHz). Isso ajuda a reduzir o tamanho de componentes passivos externos, como transformadores e capacitores.
Recursos de proteção integrados: o ICE2A180Z inclui um conjunto abrangente de recursos de proteção essenciais para uma operação confiável de fornecimento de energia:
Bloqueio de subtensão Vcc de entrada: impede a operação abaixo de uma tensão de alimentação segura.
Desligamento térmico com reinicialização automática: protege contra superaquecimento desligando temporariamente e reiniciando quando as temperaturas se normalizam.
Proteção contra sobrecarga e malha aberta: protege contra corrente de saída excessiva ou problemas no circuito de feedback.
Proteção contra sobretensão durante reinicialização automática: adiciona proteção durante condições de inicialização.
Limitação de corrente de pico ajustável: permite a personalização da corrente máxima.
Partida suave: garante um aumento gradual na tensão de saída durante a inicialização, reduzindo o estresse nos componentes.
Modo de espera de baixo consumo: projetado para atender aos requisitos modernos de eficiência energética, reduzindo o consumo de energia em modo de espera.

Aplicações comuns:
O ICE2A180Z é amplamente utilizado em aplicações que exigem fontes de alimentação eficientes e compactas:
Conversores CA/CC: componente principal em adaptadores de energia para vários dispositivos eletrônicos.
Eletrônicos de consumo: fontes de alimentação para TVs, decodificadores, aparelhos de DVD e outros eletrodomésticos.
Fontes de alimentação auxiliares: usadas como fontes de alimentação de reserva em sistemas eletrônicos maiores.
Drivers de iluminação LED: podem ser encontrados em soluções de energia para iluminação LED.
Eletrodomésticos da linha branca: Integrados às seções de energia de máquinas de lavar, geladeiras, etc.
Valor Unitário

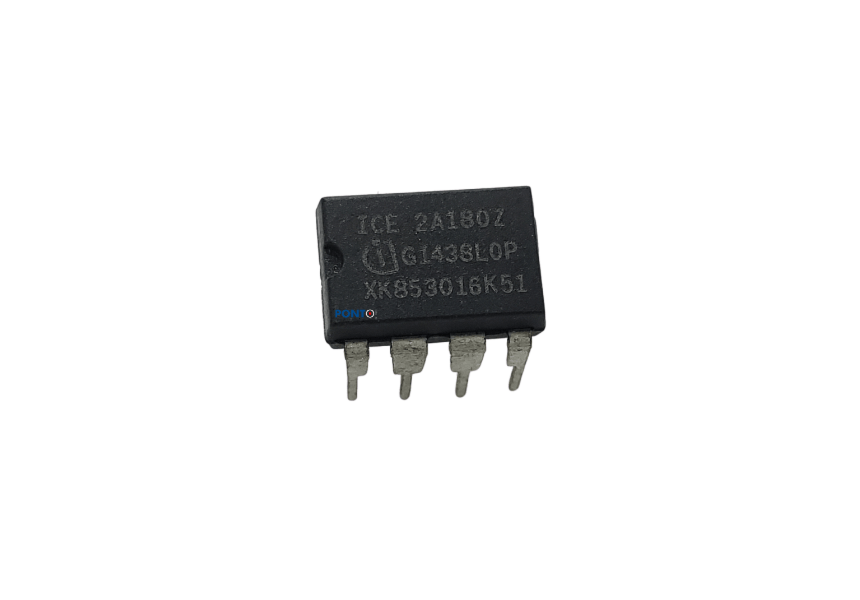

Imagem Meramente Ilustrativa
