Circuito Integrado 24C44P Csi

Circuito Integrado 24C44P Csi

O Circuito Integrado 24C44P (também referenciado como CSI24C44P ou X24C44P) é um tipo de memória serial não volátil que foi fabricada por empresas como a CSI Integrated Circuits (daí o prefixo CSI) e também pela Xicor/Renesas.
24C44P: Memória Serial Não Volátil
Este CI é um componente de memória usado em eletrônica para armazenar dados que devem ser preservados mesmo quando a alimentação é desligada.
1. Tipo de Memória: NV-SRAM (RAM Estática Não Volátil)

A característica mais notável do 24C44 é que ele é uma SRAM (RAM Estática) Não Volátil (NV). Isso significa que ele combina a velocidade de leitura/escrita de uma memória RAM com a capacidade de retenção de dados de uma memória EEPROM ou Flash.
SRAM: Oferece acesso rápido (leitura e escrita).
Não Volátil (NV): Em caso de falha de energia, o CI automaticamente transfere o conteúdo da RAM volátil para uma memória EEPROM ou Flash interna, garantindo a preservação dos dados. Ao religar, os dados são restaurados automaticamente para a RAM.
2. Capacidade e Interface
Capacidade: $256$ bits. Embora pequena para os padrões atuais, é adequada para armazenar configurações de sistema, dados de calibração ou variáveis de estado.
Organização: Tipicamente $16$ palavras de $16$ bits ($16\times 16$).
Interface: Utiliza uma interface serial para comunicação, geralmente SPI (Serial Peripheral Interface) ou um protocolo similar.
3. Decodificação do Código
24C44: Indica o modelo base da memória (NV-SRAM de $256$ bits, serial).
P: Indica o tipo de encapsulamento, sendo geralmente o PDIP-8 (Plastic Dual In-line Package com $8$ pinos) para montagem PTH (Through-Hole).
CSI: É o prefixo do fabricante CSI Integrated Circuits.

Aplicações
O $24\text{C44P}$ é ideal para aplicações que exigem que os dados de tempo de execução sejam salvos de forma confiável e rápida, como:
Contadores e acumuladores de total.
Dados de configuração de máquinas e equipamentos.
Registros de falhas em sistemas de controle.

Valor Unitário

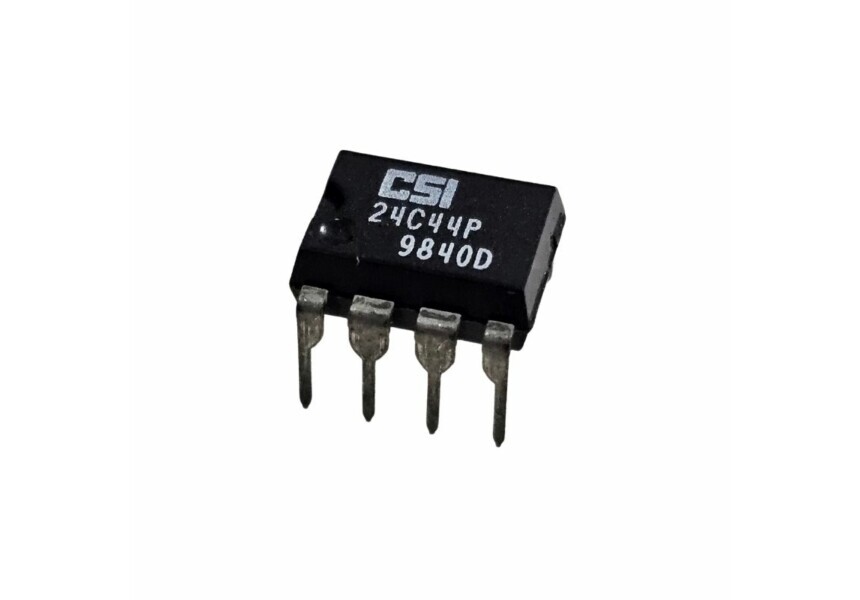

Imagem Ilustrativa

Para mais informações, entre em contato.
