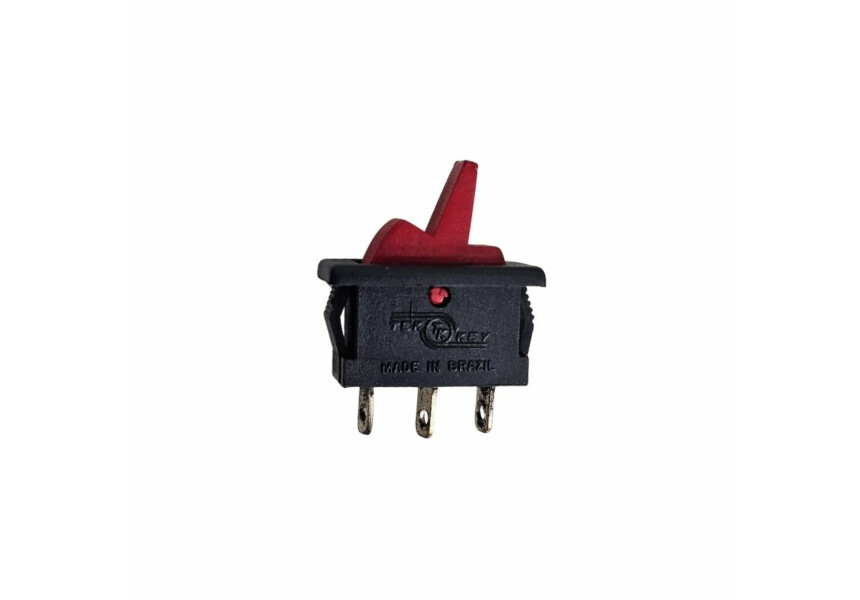

Chave Liga Desliga 6A 120VCA 3 Terminais Slin Preta/Vermelha Tek Key
Esta chave (interruptor) da marca Tek Key é um componente muito comum em pequenos eletrodomésticos, estabilizadores, filtros de linha e projetos eletrônicos. O modelo de 3 terminais com a cor Preta/Vermelha geralmente indica que ela possui luz interna (neon) para sinalizar quando o aparelho está ligado.
Aqui estão os detalhes técnicos e as orientações para instalação:
Especificações Técnicas
Corrente Máxima: 6A em 125VCA ou 3A em 250VCA.
Configuração: Liga/Desliga (SPST - Single Pole Single Throw).
Terminais: 3 pinos de latão (2 para fechar o circuito e 1 para alimentar a lâmpada piloto).
Design: Estilo "Slim" (compacto), ideal para painéis com pouco espaço.
Como Ligar (Esquema de Cores/Pinos)
Como ela possui 3 terminais e luz interna, a ligação exige atenção para que a luz funcione corretamente sem causar curto-circuito:
| Pino | Função Comum | Conexão Recomendada |
| Pino de Prata/Latão (1) | Entrada de Fase | Fio que vem da rede elétrica. |
| Pino Central (2) | Saída (Carga) | Fio que vai para o motor, lâmpada ou placa. |
| Pino Dourado/Diferente (3) | Neutro (Piloto) | Conecte ao fio Neutro para a luz interna acender. |
Nota de Segurança: Se você conectar apenas os dois pinos da mesma cor, a chave funcionará normalmente para ligar e desligar o aparelho, mas a luz interna não irá acender.
Aplicações Comuns
Filtros de linha: Para interromper a energia e indicar visualmente o funcionamento.
Projetos DIY: Em fontes de bancada ou caixas de som artesanais.
Substituição: Muito utilizada em aparelhos da marca Mondial, Britânia e Philco que usam esse padrão slim.
Valor Unitário
Imagem Meramente Ilustrativa
