Chave HH Deslizante 110/220V 6 Terminais 1,5A 250V 3A 125V SS22K15

Chave HH Deslizante 110/220V 6 Terminais 1,5A 250V 3A 125V SS22K15
Valor Unitário

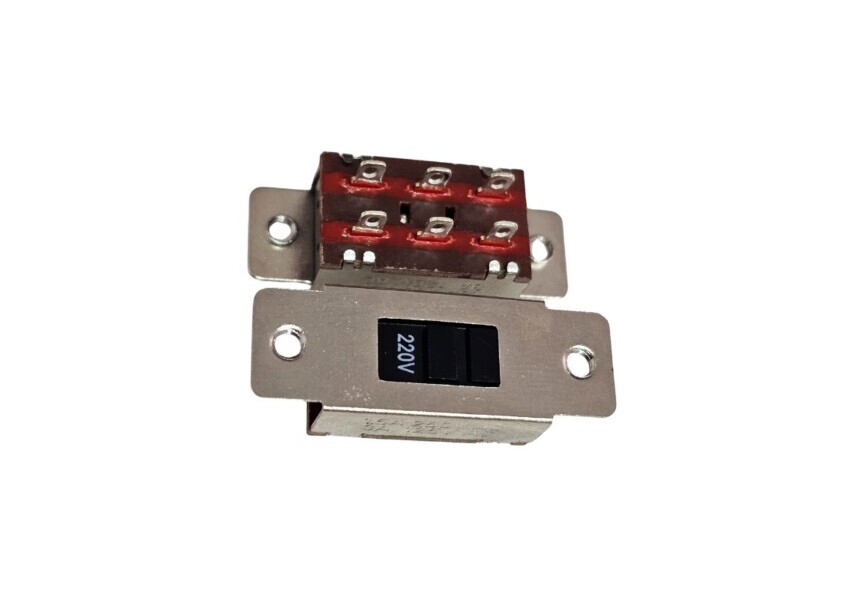

Imagem Meramente Ilustrativa

A Chave HH Deslizante com 6 Terminais, modelo SS22K15, que possui especificações de corrente e tensão de 1.5A a 250V e 3A a 125V.

Vamos detalhar o que cada parte dessa descrição significa:
Chave HH Deslizante: O termo "HH" provavelmente se refere ao seu funcionamento ou número de posições. "Deslizante" descreve o mecanismo de atuação da chave: você move um pequeno botão deslizante de uma posição para outra para alternar o circuito.
6 Terminais: Isso é crucial para entender a funcionalidade da chave. Com 6 terminais, é muito provável que esta seja uma chave DPDT (Double Pole Double Throw).
DP (Double Pole): Significa que a chave controla dois circuitos (ou "polos") independentes.
DT (Double Throw): Significa que cada um desses dois circuitos tem duas posições de conexão possíveis.
Em termos práticos, uma chave DPDT pode ser usada para:
Inverter a polaridade de um motor (frente/trás).
Selecionar entre duas fontes de sinal para dois canais.
Atuar como uma chave liga/desliga para dois circuitos separados, mas simultaneamente.
1.5A 250V / 3A 125V: Estas são as especificações de corrente e tensão máximas que a chave pode suportar com segurança em cada condição de voltagem.
1.5A a 250V: Significa que, se você estiver operando a chave em circuitos com tensão de 250 Volts (comum na rede elétrica brasileira, por exemplo), a corrente máxima que pode passar pelos contatos é de 1.5 Amperes.
3A a 125V: Se a tensão do circuito for de 125 Volts, a chave pode suportar uma corrente de até 3 Amperes. É importante notar que a capacidade de corrente diminui com o aumento da tensão para uma mesma potência (Watts).
SS22K15: Este é o código do modelo ou série específico da chave. "SS" frequentemente indica "Slide Switch" (chave deslizante). O restante do código "22K15" indica características específicas de tamanho, tipo de terminal, e força de atuação do fabricante.

Como uma Chave DPDT de 6 Terminais Funciona
Imagine os 6 terminais organizados em duas fileiras de três:

  1---2---3
  |   |   |
  4---5---6

Quando o deslizador está em uma posição (ex: esquerda), os terminais 1 e 2 estão conectados, e os terminais 4 e 5 estão conectados.
Quando o deslizador está na outra posição (ex: direita), os terminais 2 e 3 estão conectados, e os terminais 5 e 6 estão conectados.
O terminal do meio (2 e 5) é o comum para cada polo, conectando-se a um dos terminais laterais dependendo da posição da chave.

Aplicações Comuns:
A Chave HH Deslizante DPDT é extremamente versátil e é usada em uma ampla gama de aplicações, especialmente onde é necessário alternar entre duas configurações ou inverter a direção de algo:
Eletrônicos em Geral: Para selecionar modos de operação, ligar/desligar funções, ou alternar entre diferentes entradas/saídas.
Controle de Motores DC: Permite inverter a direção de rotação de pequenos motores (frente/ré).
Fontes de Alimentação: Para selecionar a voltagem de saída ou o tipo de entrada.
Instrumentação: Em equipamentos de medição para selecionar escalas ou funções.
Projetos DIY e Robótica: Para controle de atuadores, seleção de sensores ou modos de operação em protótipos.
Brinquedos e Dispositivos Portáteis: Onde um controle simples de liga/desliga ou função é necessário.
Devido às suas especificações de corrente e tensão, esta chave é adequada para circuitos de baixa e média potência, o que a torna uma escolha comum em eletrônicos de consumo e hobbylistas.

Para mais informações, entre em contato.
