Led 5MM Verde Retangular

Led 5MM Verde Retangular

O LED 5mm Verde Retangular é um componente clássico em painéis de aparelhos eletrônicos, muito utilizado justamente nos modelos de TVs e receptores que discutimos anteriormente (como os da Philco, Mitsubishi e conversores).
Diferente do LED comum arredondado, o retangular é desenhado para encaixar perfeitamente em rasgos (fendas) de painéis plásticos, servindo como indicador de "Power" ou "Standby".

Especificações Técnicas Típicas
Para projetos ou reparos, as características padrão desse componente são:
Dimensões do Topo: 5mm
Tensão de Operação Entre 2.0V e 2.4V (típico para cor verde).
Corrente: 20mA(máximo recomendado para longa vida útil).
Polaridade: Assim como todo LED, a perna mais longa é o Anodo (+) e a mais curta (ou o lado chanfrado no corpo) é o Catodo (-).

Aplicações Comuns
Reparo de TVs Antigas: Se a luz de Standby da sua TV Philco ou Mitsubishi parou de acender, este é o componente que provavelmente precisa ser trocado na placa do receptor de infravermelho.
Painéis Industriais: Devido ao formato, vários deles podem ser alinhados para criar uma "barra de progresso" ou medidor de nível (VU).
Projetos com Arduino: Ótimo para sinalizar que um sistema está "OK" ou ligado, economizando espaço frontal no gabinete.

Dica para Instalação
Se você for substituir esse LED em um aparelho:
Cuidado com o Calor: Use um ferro de solda de no máximo 30W a 40W. LEDs são sensíveis ao calor excessivo nas pernas durante a soldagem.
Resistor: Nunca ligue o LED direto em uma fonte de 5V ou 12V sem um resistor, ou ele queimará instantaneamente. Para 5V, use um resistor de 150 Omega a 220 Omega.

Valor Unitário

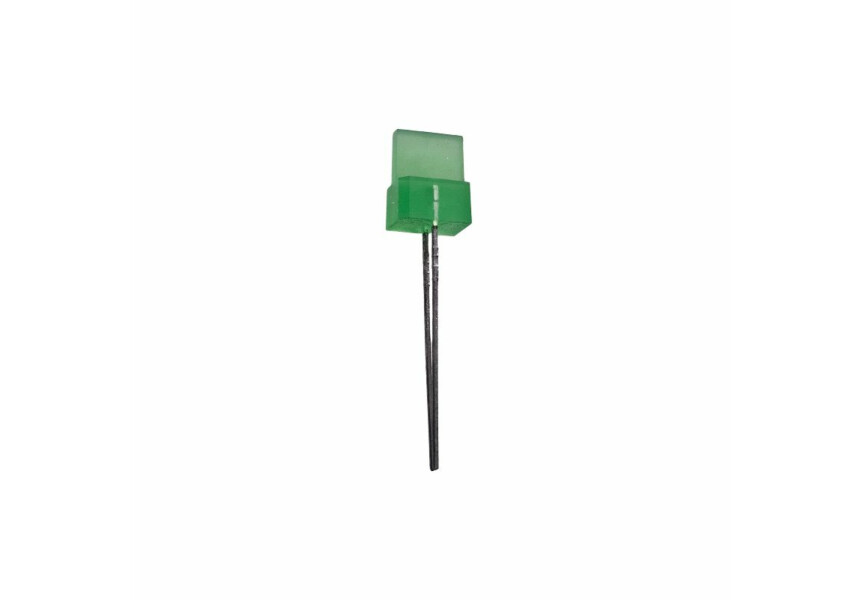

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
