Circuito Integrado BA6897S

Circuito Integrado BA6897S

O BA6897S é um Circuito Integrado (CI) fabricado pela ROHM Semiconductor, projetado especificamente para ser um driver de 4 canais BTL (Bridge-Tied Load).

Ele é um componente clássico encontrado em CD players e drives de CD-ROM, utilizado para controlar os motores (como o motor de rotação do disco e o de carregamento) e os atuadores (que movem a lente do laser para foco e rastreamento).

Principais Funções e Características
4 Canais BTL: Permite o controle bidirecional de motores e atuadores com alta eficiência, sem a necessidade de capacitores de acoplamento de saída.
Regulador de 5V Integrado: Possui um circuito interno para fornecer 5V (geralmente requer um transistor PNP externo para dissipar o calor).
Amplificador Operacional Interno: Inclui um Amp-Op padrão (similar ao 4558) para processamento de sinais antes da etapa de potência.
Proteção Térmica (Thermal Shutdown): O CI entra em modo "mudo" se a temperatura interna ultrapassar um limite seguro (geralmente em torno de 175°C).
Ganho Ajustável: O ganho dos drivers pode ser ajustado externamente usando apenas um resistor.

Especificações Técnicas Rápidas

Pinagem (Resumo)
O BA6897S usa um pacote SDIP28 (ou similar com 28 a 32 pinos dependendo da variante). Alguns pinos importantes incluem:
Vcc (Pino 2): Entrada de alimentação principal.
GND (Pino 8): Terra do substrato.
MUTE (Pino 15): Controle de silenciamento (deve estar acima de 2.0V para operação normal).
V01 a V04 (+/-): Saídas para os motores e atuadores.

Dicas de Manutenção
Superaquecimento: Este CI costuma esquentar bastante. Se o CD player para de ler discos após alguns minutos de uso, o BA6897S pode estar entrando em proteção térmica por falha no motor ou falta de dissipação.
Verificação de Tensão: Se o aparelho não liga ou o motor não gira, verifique se há tensão no pino de alimentação e se o pino de Mute não está aterrado.
Substitutos: O BA6897FP é a versão em SMD (encapsulamento de montagem em superfície), mas eletricamente idêntica.

Valor Unitário

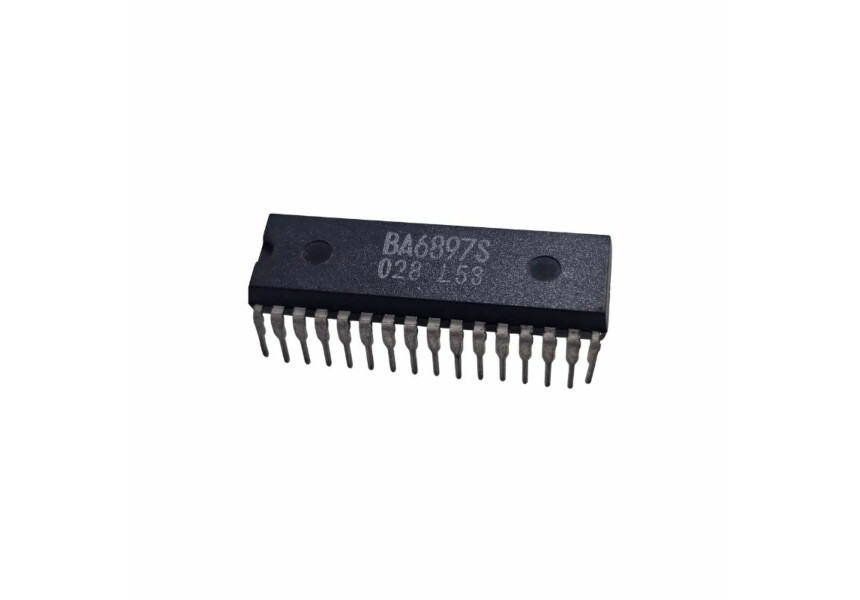

Imagem Meramente Ilustrativa
