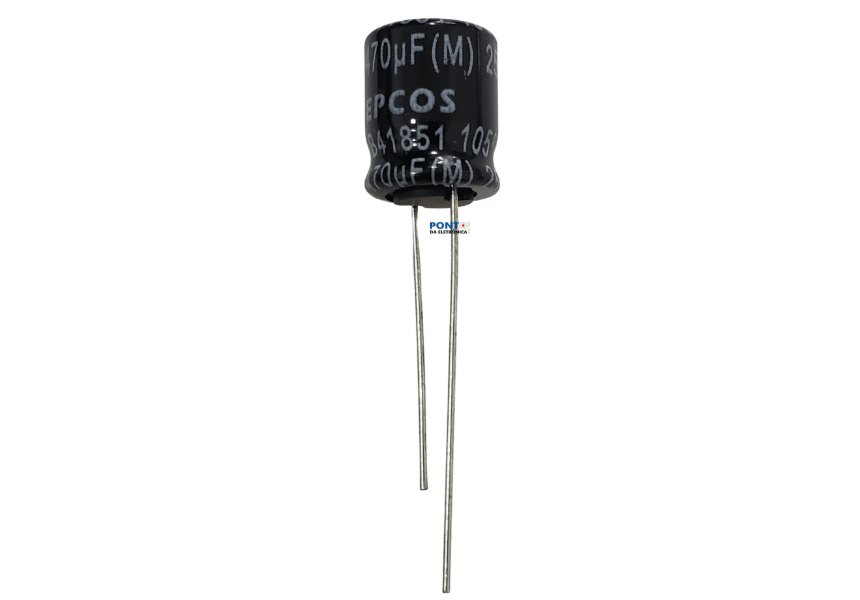

Capacitor Eletrolitico 470uF x 25V RD 105º Epcos

Capacitor Eletrolitico 470uF x 25V RD 105º Epcos
Capacitor Eletrolítico Radial 470uF 25V
Série: B41856-C5477-M
Tamanho: 10D x 16A

Você está descrevendo outro capacitor eletrolítico , especificamente:
Capacitor Eletrolítico: Como antes, este é um capacitor eletrolítico, o que significa que ele é polarizado e usa um eletrólito para alta densidade de capacitância.
470uF: Este é o valor de capacitância, 470 microfarads. Este é um valor comum para filtragem em vários circuitos eletrônicos.
25 V: Esta é a tensão nominal, 25 V CC. Este capacitor é projetado para circuitos que operam com tensões CC de até 25 V.
RD: Provavelmente esta é uma designação da série Epcos .Assim como a versão de 400 V, esta série terá características específicas quanto às dimensões, capacidade de corrente de ondulação, impedância e vida útil.
105º: Indica a temperatura máxima de operação de 105 graus Celsius. Esta é uma boa classificação, sugerindo um capacitor mais robusto ou duradouro em comparação com um com classificação de 85°C, especialmente para aplicações onde o calor pode ser um fator.
Epcos: O fabricante, uma marca respeitável de componentes eletrônicos.

Principais características e aplicações comuns:
Este tipo de capacitor é muito comum em circuitos eletrônicos de uso geral, particularmente em aplicações onde:
Filtragem e suavização: geralmente é usada na saída de fontes de alimentação CC (por exemplo, de adaptadores CA-CC, reguladores) para suavizar ondulações de tensão e fornecer uma tensão CC estável.
Desacoplamento/Desvio: Pode ser colocado próximo a circuitos integrados (CIs) ou outros componentes ativos para fornecer um reservatório local de corrente, reduzindo quedas de tensão durante demandas repentinas de corrente e isolando o ruído de outras partes do circuito.
Circuitos de temporização: Em alguns circuitos de temporização RC (resistor-capacitor), capacitores de filme ou cerâmicos podem ser preferidos para precisão.
Aplicações de áudio: Em estágios de áudio de baixa voltagem para acoplamento ou desacoplamento.
Microcontroladores e circuitos digitais: fornecem energia estável para esses componentes.
Considerações importantes (as mesmas que para outros eletrolíticos):
A polaridade é CRÍTICA: sempre conecte o fio positivo (+) ao potencial mais alto e o fio negativo (-) ao potencial mais baixo no circuito CC. A conexão incorreta fará com que o capacitor falhe (potencialmente de forma violenta).
Tensão nominal: Certifique-se de que a tensão máxima do circuito não exceda 25 V. Em caso de substituição, certifique-se de que a tensão nominal do novo capacitor seja igual ou superior à do original.
Valor de Capacitância: Para a maioria das aplicações de filtragem, a correspondência com o valor de 470 uF é importante. Alguns pequenos desvios podem ser aceitáveis ​​em suavizações não críticas, mas para filtragem ou temporização precisas, uma correspondência exata é a melhor opção.
Classificação de temperatura: Se o capacitor original era de 105 °C, ou se o circuito opera em um ambiente quente, é aconselhável substituí-lo por um capacitor com classificação de 105 °C para maior durabilidade.
Corrente de ondulação: Se usado em uma fonte de alimentação, considere a classificação da corrente de ondulação. Um capacitor com capacidade suficiente para lidar com a corrente de ondulação é essencial para evitar falhas prematuras.
Tamanho físico: verifique as dimensões e o espaçamento dos fios para garantir que ele se ajuste ao PCB ou ao gabinete.
ESR (Resistência Equivalente em Série): Para fontes de alimentação chaveadas ou filtragem crítica, a ESR de um capacitor é importante.Capacitores com baixa ESR são frequentemente preferidos nessas aplicações. A série "RD" da Epcos pode indicar certas características de ESR, mas você precisa consultar a ficha técnica.

Este capacitor Epcos de 470 uF, 25 V, 105 °C é um componente muito comum e versátil para uma ampla gama de projetos e reparos eletrônicos, especialmente no manuseio de energia CC de baixa a média tensão.

Para mais informações, entre em contato.
