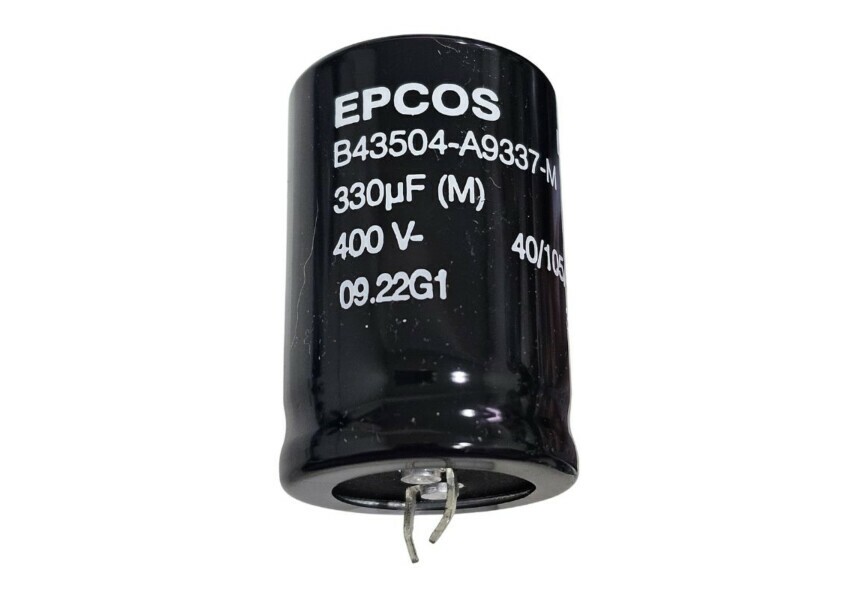

Capacitor Eletrolítico 330uF x 400V RD 105º Snapin Epcos B43504-A9337-M 30Dx45A

Capacitor Eletrolítico 330uF x 400V RD 105º Snapin Epcos B43504-A9337-M 30Dx45A
Capacitor Snap-in 330uF x 400V
Série: B43504-A9337-M
Tamanho: 30D x 45A

Esta descrição se refere a um capacitor eletrolítico de alta qualidade da Epcos (agora parte da TDK Electronics), projetado para aplicações de uso geral onde alta capacitância e voltagem relativamente alta são necessárias, geralmente em unidades de fonte de alimentação, inversores e eletrônicos industriais.

Especificações:
Capacitor Eletrolítico: É um tipo de capacitor que utiliza um eletrólito (líquido ou gel) para atingir uma capacitância maior por unidade de volume em comparação a outros tipos de capacitores. Eles são polarizados, o que significa que devem ser conectados com a polaridade correta (positivo para positivo, negativo para negativo) em um circuito CC.
330uF (microfarads): Este é o valor da capacitância, que indica sua capacidade de armazenar carga elétrica. 330 microfarads é uma capacitância substancial, adequada para filtragem e armazenamento de energia em circuitos de energia.

400 V: Esta é a tensão nominal do capacitor. Isso significa que o capacitor foi projetado para operar com segurança em circuitos com tensão CC máxima de 400 V. Usá-lo em um circuito com tensão superior a essa tensão nominal pode causar danos ou falha catastrófica.

RD 105º (Radial 105°C):
RD (Radial): indica o estilo do fio condutor.Capacitores radiais têm ambos os terminais emergindo da mesma extremidade do corpo do capacitor, tornando-os adequados para montagem em furos passantes em placas de circuito impresso.
105ºC: Esta é a temperatura máxima de operação.Esta é uma classificação comum para capacitores eletrolíticos de longa vida útil, o que significa sua capacidade de suportar temperaturas mais altas por períodos prolongados, o que é crucial para a confiabilidade em aplicações exigentes.
Snapin: refere-se ao tipo de terminal.Os terminais "Snap-in" têm pequenas farpas ou projeções que ajudam a fixar o capacitor firmemente no PCB antes da soldagem, o que é muito conveniente para a fabricação e fornece boa estabilidade mecânica contra vibrações.
Epcos B43504-A9337-M: Este é o fabricante (Epcos, parte da TDK) e o número da peça específico.Este número é essencial para consultar a folha de dados exata e confirmar todas as especificações detalhadas. Baseada na série Epcos comum, a série B43504 é uma escolha popular para capacitores eletrolíticos de encaixe de alta confiabilidade e longa vida útil.
30Dx45A (ou 30Dx45H): Isso indica as dimensões físicas do capacitor:
30D: Aproximadamente 30 mm de diâmetro.
45A (ou 45H): Aproximadamente 45 mm de altura (ou comprimento, dependendo de como é medido para componentes cilíndricos).

As principais características frequentemente encontradas na folha de dados para esse número de peça específico incluem:
Tolerância: Normalmente ±20% para capacitores eletrolíticos.
ESR (Resistência Equivalente em Série): Uma ESR baixa é desejável para aplicações de filtragem para minimizar perdas de energia e aquecimento.Para esse capacitor, ele normalmente fica em torno de 0,27 ohms a 100 Hz.
Capacidade de Corrente de Ondulação: A corrente de ondulação RMS máxima que o capacitor pode suportar sem superaquecimento. Para esta parte, é em torno de 1,5 A a 100 Hz.
Vida útil: geralmente especificada em horas na temperatura máxima de operação (por exemplo, 3.000 horas a 105 °C).Este é um parâmetro crítico para determinar a vida útil esperada do produto no qual está instalado.
Corrente de fuga: A pequena quantidade de corrente que flui através do dielétrico quando uma tensão CC é aplicada.
Espaçamento entre fios: A distância entre os centros dos dois fios, normalmente 10 mm para esse tamanho.

Este tipo de capacitor é comumente usado em fontes de alimentação, acionamentos industriais, inversores para energia renovável (solar, eólica) e outras aplicações onde a filtragem de alta tensão e o armazenamento de energia são essenciais.

Para mais informações, entre em contato.
