Circuito Integrado LM1236DEM/NA

Circuito Integrado LM1236DEM/NA

O LM1236DEM/NA é um circuito integrado (CI) fabricado pela Texas Instruments (originalmente parte da linha National Semiconductor), projetado especificamente como um sistema de pré-amplificador de vídeo OSD (On-Screen Display).

Ele foi muito utilizado em monitores CRT de alta resolução para controlar as cores e sobrepor menus de ajuste na tela.

Principais Características
Este componente é uma solução "tudo-em-um" para o processamento de sinais de vídeo antes deles chegarem aos amplificadores de potência do tubo.
Interface I2C: Permite que o microcontrolador do monitor ajuste brilho, contraste e cores digitalmente.
Gerador OSD Integrado: Ele cria aqueles menus de configuração (Brilho, Contraste, Posição) diretamente no sinal de vídeo.
Largura de Banda: Suporta altas frequências (geralmente em torno de 150 MHz), o que era essencial para resoluções como 1600x1200.
Saídas RGB: Três canais de vídeo analógico com controle de ganho independente (Drive) e ajuste de nível de preto (Cutoff).

Pinagem e Estrutura
O sufixo DEM/NA geralmente se refere ao tipo de encapsulamento (comumente um TSSOP de 48 pinos) e às especificações de comercialização.

Funções dos Pinos Comuns:
VCC / GND: Alimentação (geralmente 5V para a parte lógica e 12V para a parte de vídeo).
SDA / SCL: Comunicação de dados com o processador do monitor.
R/G/B Inputs: Entradas dos sinais de cores vindos da placa de vídeo.
R/G/B Outputs: Sinais processados enviados para a placa do cinescópio (CRT).
Clamp/Blanking: Sincronização do sinal de vídeo para evitar distorções na imagem.

Valor Unitário

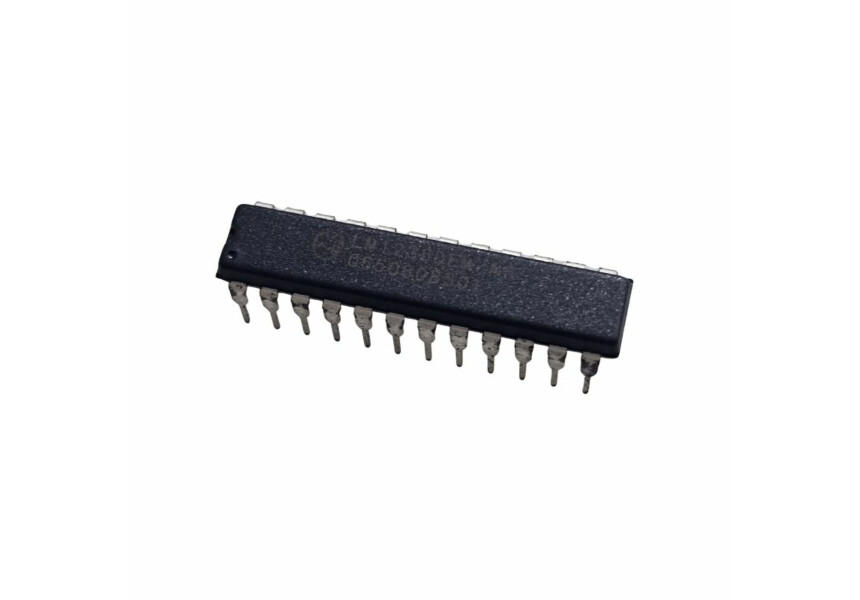

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
