Resistor 22R 5W 5% Porcelana = 5W22RJ

Resistor 22R 5W 5% Porcelana = 5W22RJ

Este é o clássico resistor de cimento (ou porcelana), um verdadeiro "tanque de guerra" da eletrônica. O código 5W22RJ é a nomenclatura técnica simplificada que você encontrará impressa no corpo do componente.

Aqui está a tradução desse código:
Decifrando o Código 5W22RJ
5W: Indica a potência nominal de 5 Watts. Ele é projetado para lidar com calor considerável.
22R: Indica a resistência de 22 Ohms. O "R" funciona como a vírgula ou o símbolo Omega.
J: É o código internacional para a tolerância de 5%.

Por que ele é de "Porcelana"?
O núcleo deste resistor é feito de cerâmica ou fibra de vidro envolto em um fio resistivo. Tudo isso é encapsulado em um bloco de cerâmica branca (porcelana) e selado com resina de cimento.

Vantagens desse encapsulamento:
Isolamento Térmico e Elétrico: A porcelana é um excelente isolante e suporta altíssimas temperaturas sem derreter.
Proteção contra Chamas: São resistores à prova de fogo (flameproof). Em caso de sobrecarga extrema, eles costumam abrir o circuito sem causar incêndio.
Robustez Mecânica: Protege o fio interno contra vibrações e impactos.

Aplicações Típicas
Devido à baixa resistência (22 Omega) e boa dissipação de potência (5W), ele é muito usado em:
Circuitos de Snubber: Para proteção de semicondutores (como MOSFETs e Triacs).
Limitador de Corrente (Inrush): Para evitar que fontes de alimentação "puxem" muita energia ao serem ligadas.
Áudio: Em divisores de frequência de caixas de som profissionais.
Tabela de Especificações

Valor Unitário

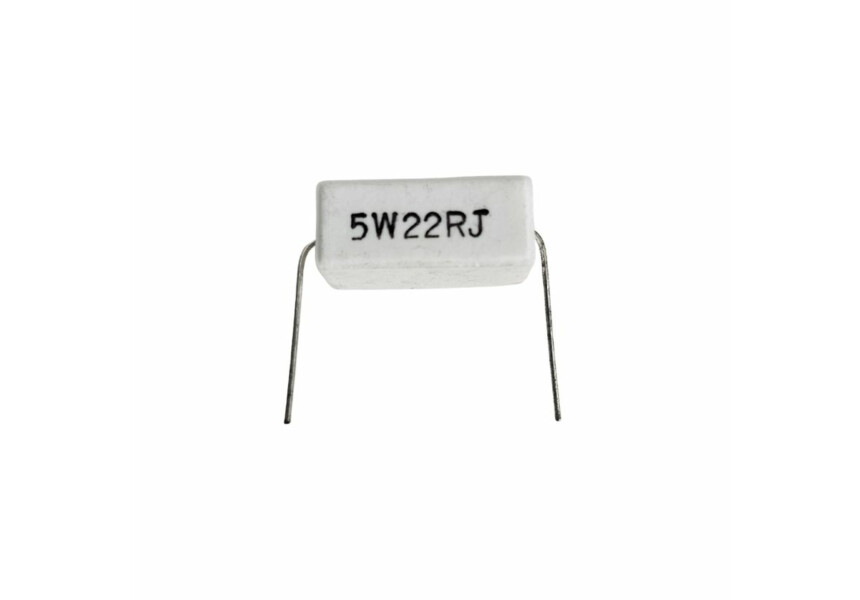

Imagem Meramente Ilustrativa
