Transistor 2N2221 Motorola
O Transistor 2N2221 fabricado pela Motorola (ou por sua sucessora no setor, a ON Semiconductor) é um componente padrão da indústria eletrônica, amplamente utilizado em diversas aplicações.
Aqui está a descrição detalhada:
1. Classificação e Aplicação
Tipo: NPN (transistor bipolar de junção de silício).
Função Principal: Chave (chaveamento) de Alta Velocidade e amplificador de Propósito Geral (pequeno sinal).
Aplicações Comuns: Circuitos lógicos, drivers de LED, pequenos motores ou relés, e estágios de pré-amplificação em circuitos de áudio e RF (radiofrequência).
2. Encapsulamento
Padrão Clássico da Série 2N2221/2N2222: TO-18 (metal can). Este é um invólucro metálico pequeno, hermeticamente selado, que proporciona excelente durabilidade e capacidade de dissipação de calor em relação aos equivalentes plásticos.
Pinagem: Possui três terminais: Emissor, Base e Coletor.
3. Especificações Elétricas Chave
| Parâmetro | Valor Típico | Notas | |
| Polaridade | NPN | ||
| Corrente Máx. Coletor | 800mA (0,8 A) | Corrente contínua. | |
| Tensão Coletor-Emissor | 30V e 40V | Depende da versão (o 2N2221A é geralmente 40 V). | |
| Dissipação de Potência | 500mW (0,5 W) | Dissipação em temperatura ambiente | |
| Frequência de Transição | 250MHz (Mínimo) | Indica sua capacidade para aplicações de alta frequência/chaveamento rápido. | |
| Ganho de Corrente (mín.) | Ganho de corrente DC. |
O transistor 2N2221 da Motorola é uma peça de alta confiabilidade e desempenho que faz parte de uma das famílias de transistores mais essenciais e populares na história da eletrônica.
Valor Unitário

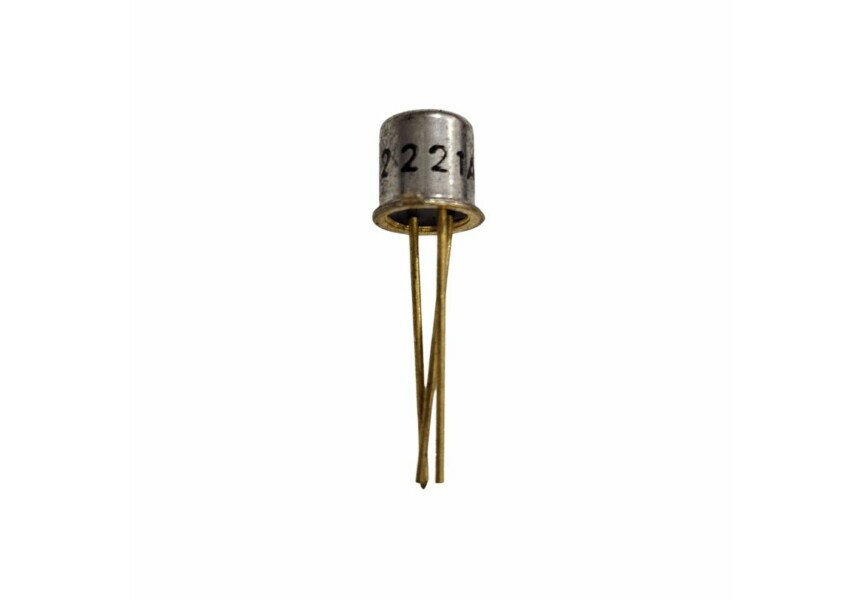

Imagem Meramente Ilustrativa
