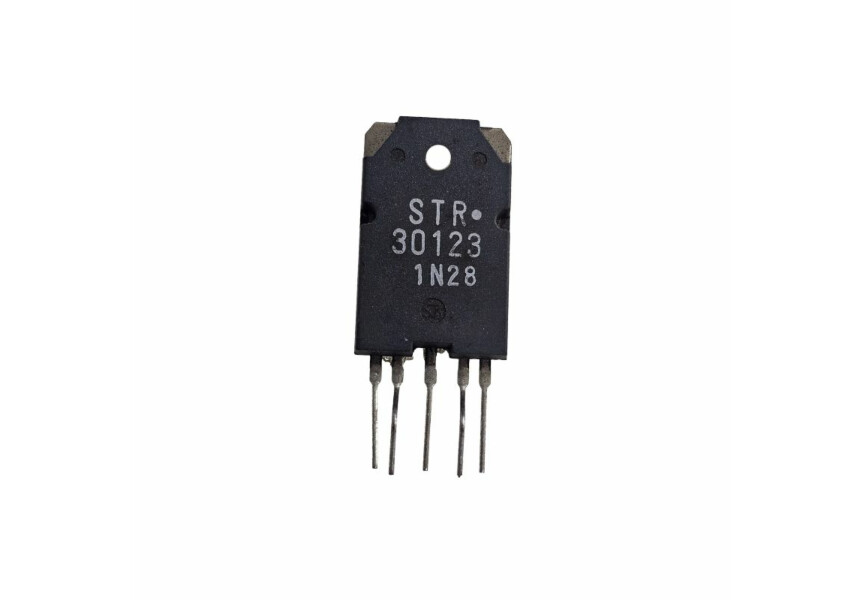

Circuito Integrado STR30123

Circuito Integrado STR30123

O STR30123 é outro clássico da Sanken , projetado especificamente como um regulador de tensão linear para a fonte de alimentação B+ (tensão principal) em televisores e monitores coloridos.

Diferentemente do chip da série STR-Z que discutimos anteriormente, que é um regulador de comutação, o STR30123 é essencialmente um regulador de saída fixa que mantém a tensão principal estável para garantir uma imagem consistente em uma tela CRT.

Especificações técnicas
Função: Regulador de tensão B+ para televisão.
Tensão de saída: 123V CC (fixa).
Tensão de entrada Normalmente, em torno de 150V–160V CC.
Corrente máxima: aproximadamente 1,0 A a 2,0 A (contínua, dependendo do dissipador de calor).
Encapsulamento: SIP-5 (Single In-line Package com 5 pinos).

Configuração de pinagem
Olhando para a parte frontal do chip (com o texto voltado para você), os pinos estão numerados de 1 a 5:
Comum/Terreno: O ponto de referência.
Base: Conexão para o transistor de acionamento interno.
Entrada: A alta tensão bruta da ponte retificadora.
Saída : Os 123V regulados são enviados para o transformador Flyback.
Sensor/Controle: Utilizado para ajustes finos ou feedback dentro do circuito interno.

Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
