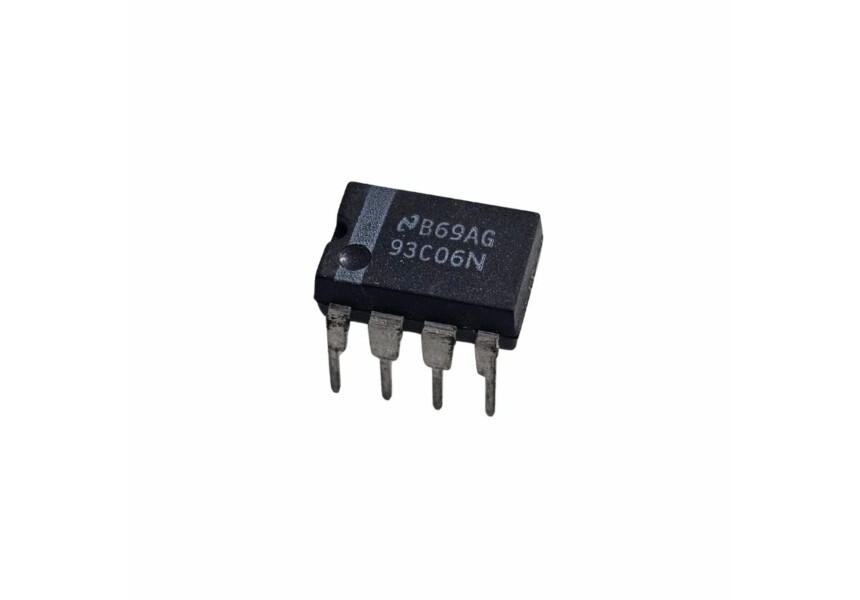

Circuito Integrado 93C06N National
O 93C06N da National Semiconductor é uma memória EEPROM Serial (Electrically Erasable Programmable Read-Only Memory) de baixa densidade, baseada na tecnologia CMOS.
Ela utiliza a interface Microwire (3 fios), que é um protocolo de comunicação serial simples, precursor do que hoje conhecemos como SPI. Este componente foi amplamente utilizado para armazenar dados de configuração que não podiam ser perdidos quando o aparelho era desligado (como calibrações, presets de rádio ou números de série).
Especificações Técnicas Principais
O "06" no nome indica a densidade de armazenamento, que para os padrões atuais é minúscula, mas era suficiente para a época.
| Parâmetro | Detalhes |
| Capacidade Total | 256 bits |
| Organização | 16 registros de 16 bits ou 32 registros de 8 bits |
| Interface | Microwire (3-wire serial) |
| Tensão de Operação | Geralmente 5V (versões 'L' ou 'V' operavam com menos) |
| Encapsulamento | DIP-8 (8 pinos, montagem através de furo) |
| Retenção de Dados | > 10 anos |
Pinagem (DIP-8)
A pinagem é padronizada para a série 93Cxx:
CS (Chip Select): Ativa o chip para comunicação.
SK (Serial Clock): Sincroniza a transferência de dados.
DI (Data In): Entrada de dados e comandos.
DO (Data Out): Saída de dados.
GND: Terra.
ORG (Organization): Define se a memória trabalha em 8 ou 16 bits.
PE (Program Enable): Proteção de escrita (em algumas versões).
VCC: Alimentação (+5V).
Aplicações Comuns
Por ser uma memória pequena e barata, ela era o "cérebro" de memórias de curto prazo em:
Aparelhos de som automotivo: Para guardar as estações de rádio favoritas.
Monitores CRT: Para salvar ajustes de geometria e brilho feitos pelo usuário.
Placas de rede antigas: Para armazenar o endereço MAC.
Televisores: Para memorizar o último canal sintonizado e volume.
Considerações sobre Reparo e Clonagem
Se você está lidando com um 93C06N em um equipamento antigo que parou de funcionar corretamente (perda de memória), considere o seguinte:
Corrupção de Dados: EEPROMs têm um limite de ciclos de escrita (cerca de 100.000 a 1.000.000). Se o dado for corrompido, o aparelho pode travar ou apresentar comportamentos estranhos.
Substituição: Você pode substituir um 93C06 por um de maior capacidade, como o 93C46 (1k bits), desde que a pinagem e o protocolo sejam compatíveis. No entanto, o inverso não é verdadeiro.
Leitura/Escrita: Para ler ou gravar este chip hoje em dia, você precisará de um gravador universal (como o CH341A ou o TL866) que suporte o protocolo Microwire
