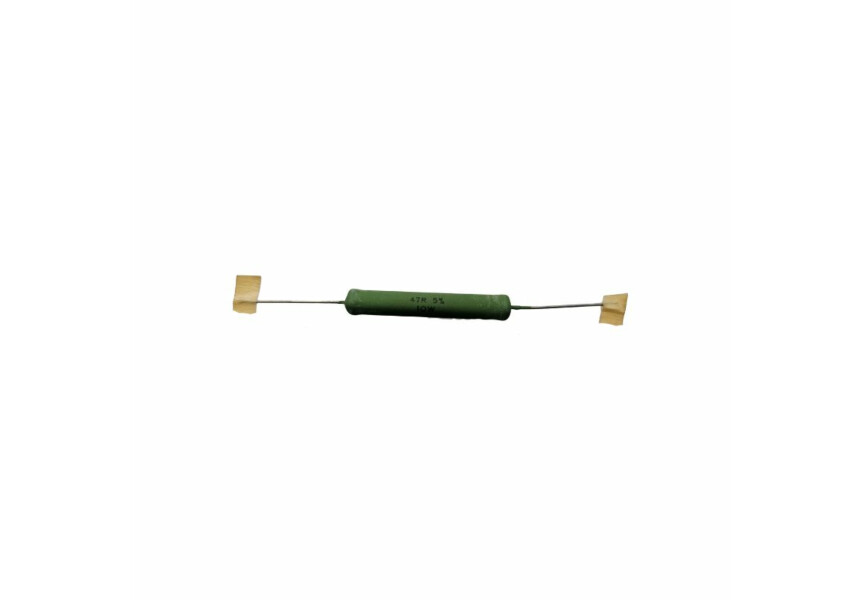

Resistor 47R 10W 5% Verde Axial
Este é um resistor de potência, comumente utilizado em circuitos que dissipam calor, como fontes de alimentação, limitadores de corrente ou sistemas de frenagem de motores.
Aqui estão os detalhes técnicos traduzidos do código:
Especificações Técnicas
| Parâmetro | Significado | Detalhe |
| Resistência | 47R | 47 Ohms |
| Potência | 10W | Suporta até 10 Watts de dissipação |
| Tolerância | 5% | Variação aceitável entre 44,65 Omega e 49,35 Omega |
| Construção | Fio (enrolado em fio) | Geralmente um fio de liga resistiva enrolado em um núcleo cerâmico |
| Formato | Axial | Terminais saem pelas extremidades (formato de "bastão") |
| Cor Verde | Revestimento | Indica proteção contra fogo (flameproof) ou revestimento vítreo/siliconado |
Dimensões e Montagem
Por ser um componente de 10W, ele é significativamente maior que os resistores comuns de eletrônica (que costumam ter 1/4W).
Tamanho: Geralmente possui cerca de 30mm a 45mm de comprimento.
Calor: Este resistor foi projetado para esquentar. Ao montá-lo na placa, é recomendável deixar um espaço (folga) entre o corpo do resistor e o PCB para evitar que o calor excessivo carbonize a placa de fenolite ou fibra.
Como Identificar se está Bom?
Para testar com um multímetro:
Coloque na escala de 200Ohms.
Com o circuito desligado, meça os terminais.
O valor deve estar próximo de 47. Se marcar "1" (infinito), ele está aberto (queimado).
Substitutos Comuns
Se você não encontrar o modelo exato:
Potência: Você pode usar um de potência maior (ex: 15W ou 20W), desde que tenha espaço físico. Nunca use um de potência menor (ex: 5W), pois ele irá queimar rapidamente.
Material: O de cerâmica branca (quadrado) é o substituto mais comum e barato para os modelos verdes axiais de fio.
Valor Unitário
Imagem Meramente Ilustrativa
