Placa-fonte 715G1563-4 — Descrição detalhada

Resumo
Placa-fonte modelo 715G1563-4 para monitores LCD — usada como módulo de alimentação (power board) em monitores como Dell E156 / E157 e AOC 203D6. Converte a tensão de entrada e gera as tensões necessárias para os circuitos da placa principal do monitor, backlight (inverter/LED driver) e controles.

Função e aplicação:
Substitui a placa de alimentação defeituosa em monitores compatíveis, restaurando funcionamento quando o problema é falta de energia, boot parcial (liga e desliga), ou ausência de tensão para a placa lógica e iluminação.
Compatível tipicamente com os modelos citados — convém comparar o layout do conector e as marcações da placa original antes da compra.

Componentes e partes importantes:
Conector de alimentação AC/DC (entrada) — conecta cabo de alimentação do monitor.
Transformadores / bobinas — isolam e geram tensões secundárias.
Capacitores eletrolíticos e cerâmicos — filtragem das tensões.
Diodos / retificadores e MOSFETs / reguladores — retificação e regulação das saídas.
Conectores para placa lógica (LVDS/VID ou cabos ribbon) — fornecem energia às demais placas do monitor.
Conector para backlight / LED driver (quando não integrado) — fornece tensão para iluminação do painel.

Especificações típicas (aconselho verificar no seu exemplar)
Observação: há variações entre lotes e revisões (-3, -4 etc.). NÃO compre apenas pelo número se não confirmar conectores/tensões no seu monitor.
Tipo: placa de alimentação para monitor LCD.
Modelo: 715G1563-4 (variações existem).
Estado de mercado: Nova.
Dimensões: variam conforme a carcaça do monitor — veja medidas na foto/anúncio.
Tensões de saída: gera as tensões necessárias à placa lógica e ao backlight (valores exatos dependem da revisão da placa).
Conectores: ao menos 2 a 3 conectores (entrada AC, saída para placa lógica, saída para backlight).

Como checar compatibilidade antes de comprar
Compare o código na placa original (se houver).
Verifique o número e formato dos conectores (pinos, posição e travas).
Compare o serigrafado e a disposição dos componentes (uma foto lado a lado ajuda).
Confirme tensões de saída no anúncio/ficha técnica ou me peça para procurar a ficha técnica.
Prefira vendedores que mostrem fotos reais e testem a placa.

Instalação e cuidados:
Desligue e retire o cabo de alimentação antes de abrir o monitor.
Use chave apropriada e cuide de parafusos e espaçadores.
Toque o mínimo possível nos componentes para evitar danos.
Caso não tenha experiência, leve a um técnico — trabalhar com fontes envolve risco de choque e dano ao painel.

Testes básicos após a instalação:
Checar se o monitor recebe tensão e passa pela sequência de boot (LED de status).
Medir tensões nos conectores para a placa lógica (com multímetro) — verifique se há tensão nos pinos de alimentação.
Verificar acendimento do backlight (ou sinalizar se for LED, pode ser tensão mais alta/CC).
Testar por pelo menos alguns minutos para garantir estabilidade (sem ruídos, sem aquecimento anormal).

Problemas comuns e sinais de defeito na placa-fonte.
Monitor não liga (sem resposta ao botão).
Liga e desliga repetidamente.
LED de status pisca ou permanece desligado.
Tela com luz fraca (backlight fraco) ou manchas — pode indicar problema no driver do backlight.
Cheiro de componente queimado ou capacitores estufados.

Recomendações ao comprar:
Peça fotos do conector e do código impresso (confirme “-4” vs outras revisões).
Prefira vendedores que testam e oferecem garantia curta (ex.: 30 dias).
Se possível, compre nova; usada pode economizar, mas tem maior risco.
Guarde a embalagem original e anote o número do lote para garantia/retorno.
Valor Unitário

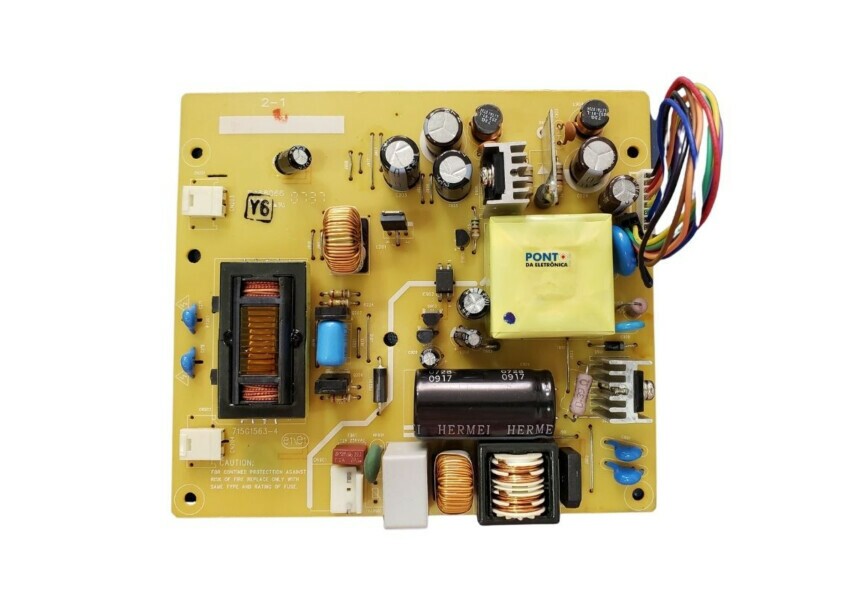

Imagem Ilustrativa
