O TIP50 da STMicroelectronics é um transistor de potência NPN de alta tensão, projetado especificamente para aplicações que exigem robustez em circuitos de comutação e amplificação linear.

Diferente da série TIP comum (como o TIP41), o TIP50 se destaca pela sua capacidade de suportar tensões elevadas entre coletor e emissor, o que o torna ideal para fontes chaveadas e estágios de saída de vídeo ou áudio de alta voltagem.

Especificações Técnicas Principais
Tensão Coletor-Emissor: 400V. Esta é a sua característica mais forte.
Corrente de Coletor : 1A contínuos (pode suportar picos de até 2A).
Potência de Dissipação: 40W (quando montado em um dissipador de calor adequado).
Ganho de Corrente: Entre 30 e 150 (para uma corrente de 0.3A).
Encapsulamento: TO-220.
Pinagem (Pinout)
Olhando o transistor de frente (com a parte escrita voltada para você), a ordem dos pinos é:
Base
Coletor (também conectado à aba metálica de fixação)
Emissor

Aplicações Comuns
Devido ao seu alto limite de tensão de 400V, o TIP50 é frequentemente utilizado em:
Fontes Chaveadas (Off-line): Atuando no lado primário da fonte.
Deflexão de Vídeo: Em monitores e televisores CRT antigos.
Drivers de Relés e Solenoides: Quando operam em tensões elevadas.
Amplificadores de Áudio Classe A: Em estágios que operam com trilhos de alta voltagem.

Cuidados e Dicas
Isolação: Como a aba metálica (tab) do transistor é eletricamente ligada ao pino central (Coletor), você deve usar um isolante de mica ou silicone se o seu dissipador de calor estiver aterrado ou for compartilhado com outros componentes.

Valor Unitário

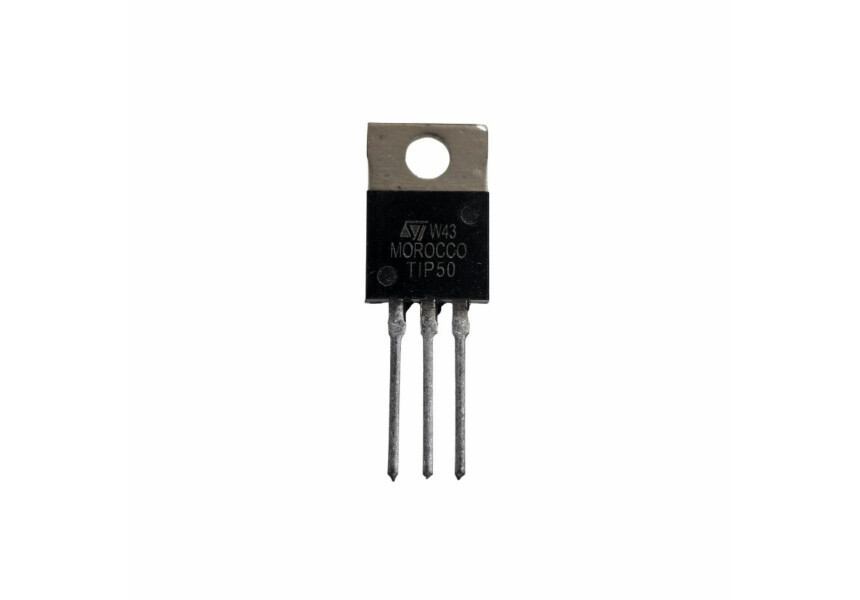

Imagem Meramente Ilustrativa
