Transistor TIP42C St

Transistor TIP42C St

O Transistor TIP42C é um transistor de potência BJT (Transistor Bipolar de Junção) PNP amplamente utilizado em aplicações de média potência, amplificação e comutação eletrônico. Ele apresenta alta capacidade de corrente e tensão, sendo ideal para projetos que exigem robustez e confiabilidade, como fontes de alimentação, amplificadores de áudio e sistemas de controle de potência.

Este componente é normalmente fornecido no encapsulamento TO-220 com três terminais (Base, Coletor e Emissor), facilitando a instalação em placas de circuito impresso com montagem through-hole. Sua construção em silício proporciona boa estabilidade térmica e desempenho consistente em diversas condições de operação.

O TIP42C pode ser usado em conjunto com transistores complementares (como o TIP41C) para formar estágios push-pull em amplificadores, além de atuar eficientemente em aplicações de chaveamento de energia e controle de cargas.

PRINCIPAIS CARACTERÍSTICAS TÉCNICAS
Tipo: Transistor Bipolar de Junção (BJT) – PNP
Encapsulamento: TO-220
Tensão Máxima Coletor-Emissor–100 V
Tensão Máxima Coletor-Base –100 V
Tensão Emissor-Base–5 V
Corrente Contínua do Coletor–6 A
Corrente de Pulso do Coletor: até –10 A
Disipação de Potência: ≈ 65 W
Ganho de Corrente DC : 15 – 75
Frequência de Transição ≈ 3 MHz
Temperatura de Operação: –65 °C a +150 °C

APLICAÇÕES PRINCIPAIS
Etapas de saída de amplificadores de áudio
Circuitos de alimentação e reguladores
Chaveamento de potência e controle de cargas
Interfaces de controle e acionamento de motores
Equipamentos industriais e eletrônicos em geral

Valor Unitário

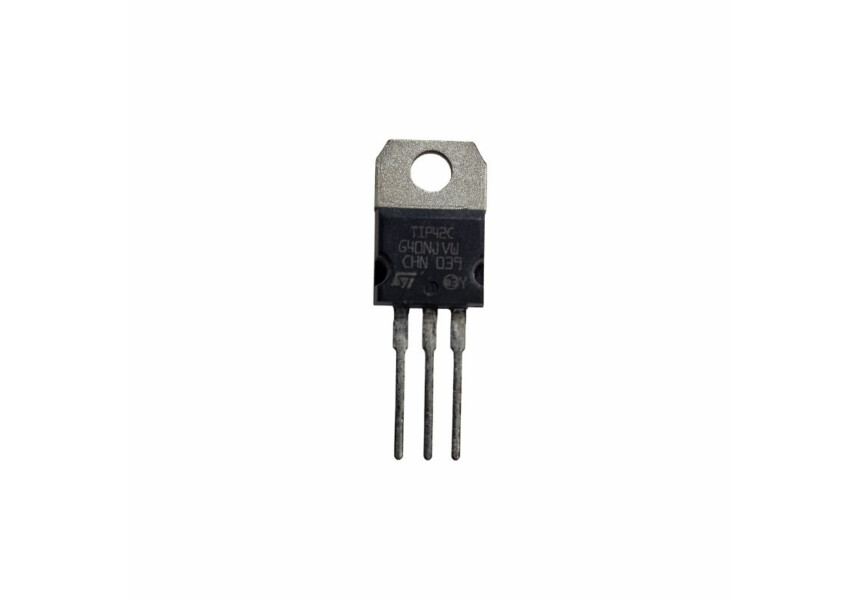

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
