Transistor BUZ91A Siemens

Transistor BUZ91A Siemens

O BUZ91A é um MOSFET de potência de canal N, fabricado originalmente pela Siemens (cuja divisão de semicondutores se tornou a Infineon). Ele é um componente "clássico" e muito robusto, projetado especificamente para aplicações de comutação rápida em fontes de alimentação chaveadas (SMPS) e conversores DC-DC.

Sua principal característica é a alta capacidade de tensão aliada a uma baixa resistência quando ligado, o que o tornou um padrão em televisores e equipamentos industriais nos anos 90 e 2000.

Especificações Técnicas Principais
O BUZ91A é conhecido por suportar picos de tensão elevados, o que o protege contra transientes da rede elétrica.

Pinagem e Estrutura Interna
O BUZ91A segue a pinagem padrão para MOSFETs em encapsulamento TO-220. Olhando para a face frontal (com a marcação):
Gate (G): Entrada de controle (gatilho).
Drain (D): Conectado à carga e também à aba metálica traseira.
Source (S): Conectado ao terminal comum ou terra.

Aplicações e Características
Tecnologia SIPMOS: A Siemens utilizava a tecnologia patenteada SIPMOS (Siemens Power MOS), que permitia uma comutação extremamente rápida e uma excelente estabilidade térmica.
Diodo de Corpo (Body Diode): Possui um diodo interno entre o Source e o Dreno para proteção contra correntes reversas em cargas indutivas.
Usos Comuns: Fontes de alimentação de PCs, fontes de monitores CRT, inversores de frequência e drivers de motores de passo.

Valor Unitário

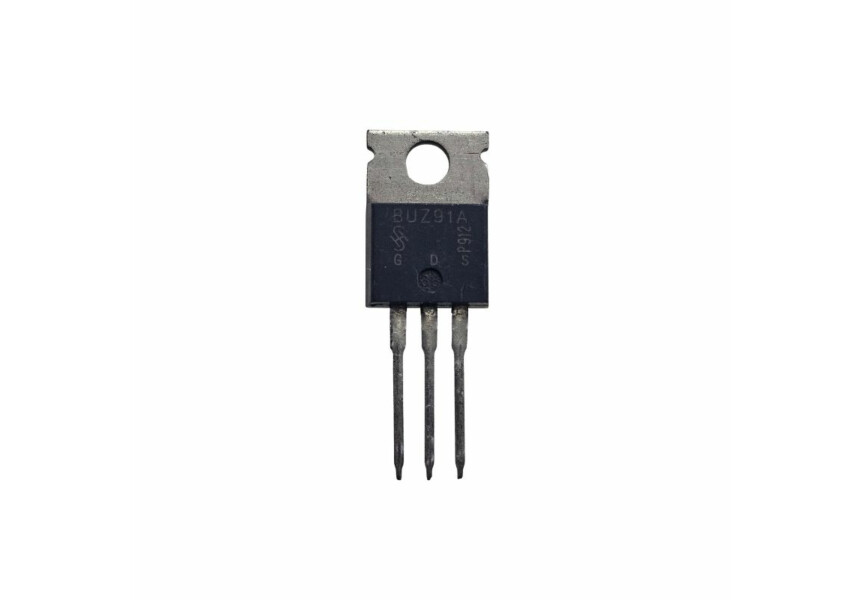

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
