Transistor TIPL760A Texas
O TIPL760A é um transistor de potência de silício NPN de alta tensão vintage, originalmente fabricado pela Texas Instruments .É um componente robusto normalmente encontrado em circuitos de deflexão horizontal para monitores ou em fontes de alimentação chaveadas de alta velocidade.
Segue o perfil técnico deste transistor:
Especificações técnicas
| Parâmetro | Valor | Descrição |
| Tipo | NPN | Polaridade padrão para comutação/amplificação. |
| V | 400V | Tensão coletor-emissor (máxima com a base aberta). |
| V | 800V | Tensão coletor-emissor (com polarização base-emissor negativa). |
| IC(Contínuo) | 4A | Corrente máxima contínua do coletor. |
| IC(Pico) | 8A | Corrente de pico de curta duração. |
| P | 80W | Dissipação total de potência (em$T_C = 25°C$). |
| Pacote | TO-220 | Invólucro plástico com orifício passante e aba metálica para dissipação de calor. |
Notas importantes sobre o uso
Segurança em Alta Tensão: Como este transistor foi projetado para suportar até 400V–800V , ele é comumente usado em aplicações "offline" (conectado diretamente à tensão da rede retificada). Sempre certifique-se de que o circuito esteja completamente descarregado antes de tocá-lo.
Dissipação de calor: Com uma dissipação de potência potencial de 80 W, o TIPL760A deve ser montado em um dissipador de calor. Na maioria dos circuitos, a aba metálica está internamente conectada ao pino do coletor , portanto, você pode precisar de uma arruela de mica isolante se o seu dissipador de calor estiver aterrado.
Disponibilidade: Por ser uma peça antiga da Texas Instruments, é cada vez mais rara. Se você estiver fazendo um reparo e não conseguir encontrar a original, equivalentes modernos como o MJE13007 ou o BUT11A são frequentemente usados, embora você deva verificar cuidadosamente o ganho e velocidades de comutação para o seu circuito específico.
Diagrama de pinagem (vista frontal - terminais apontando para baixo)
Base (B): Entrada de sinal de controle.
Coletor (C): Conectado ao pino central e à aba metálica.
Emissor (E): Normalmente conectado ao terra ou a um resistor de detecção de corrente.
Valor Unitário

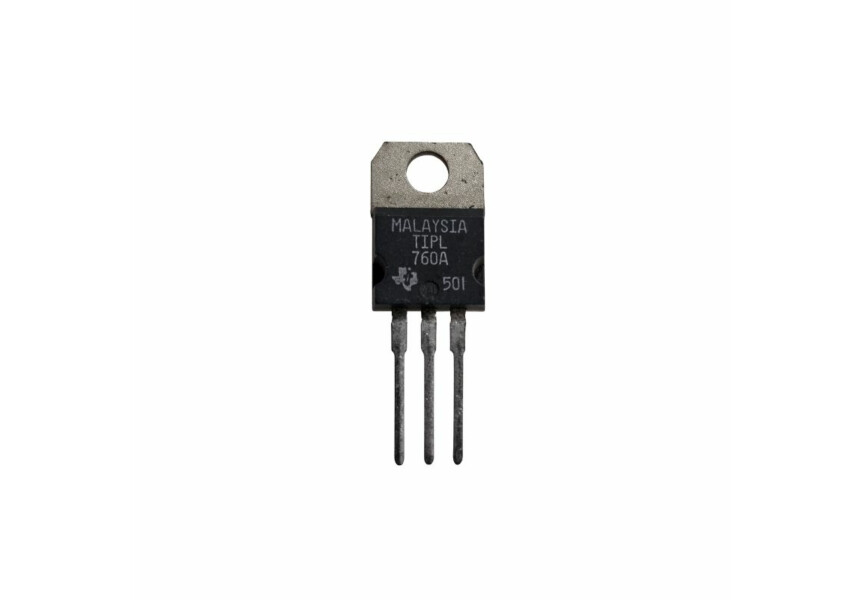

Imagem Meramente Ilustrativa
