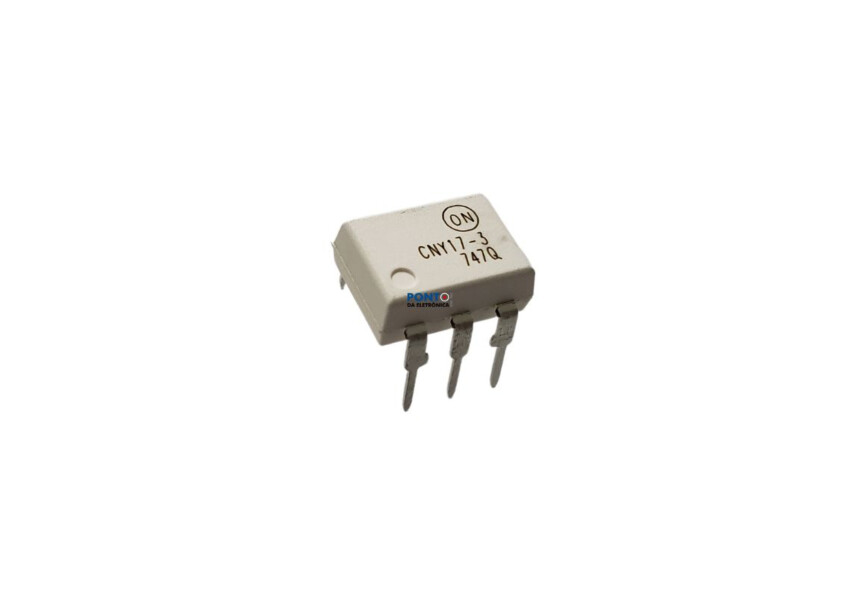

Opto Acoplador CNY17-3

Opto Acoplador CNY17-3
Optoacopladores de saída transistorizados

Especificações:
Fabricante: Everlight
Categoria de produto: Optoacopladores de saída transistorizados
Caixa / Gabinete: PDIP-6
Tipo de saída: fototransistor NPN
Número de canais: 1 canal
Se - Corrente direta: 60 mA
Tensão do emissor do coletor máximo: 80 V
Corrente do coletor máximo: 50 mA
Tensão de isolamento: 5000 Vrms
Tensão de saturação do emissor do coletor máximo: 0,3 V
Vf - Tensão no sentido direto: 1.65 V
Vr - Tensão no sentido inverso: 6 V
Pd - Dissipação de potência: 200 mW
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 110 C
Embalagem: Vareta
Configuração: 1 canal
Comprimento: 7,12 mm
Largura: 6,5 mm
Marca: Everlight
Taxa de transferência de corrente: 200%
Tempo de queda: 10 us
Tipo de Produto: Optoacopladores de saída a transistor
Tempo de ascensão: 10 us
Quantidade do pacote de fábrica: 65
Subcategoria: Optoacopladores

O Optoacoplador CNY17-3 é um dispositivo eletrônico utilizado para isolamento galvânico entre circuitos, permitindo a transferência de sinais através de acoplamento óptico sem contato elétrico direto.
Composto por um LED infravermelho e um fototransistor encapsulados em um único componente, o CNY17-3 oferece alta confiabilidade, excelente imunidade a ruídos elétricos e segurança na comunicação entre circuitos de baixa e alta tensão.
É amplamente utilizado em fontes chaveadas, automação industrial, interfaces de controle e equipamentos eletrônicos que exigem isolamento elétrico.

ESPECIFICAÇÕES TÉCNICAS:
Modelo: CNY17-3
Tipo: Optoacoplador / Isolador Óptico
Encapsulamento: DIP-6
Tipo de saída: Fototransistor
Tensão máxima coletor-emissor: 70V
Corrente máxima do coletor: 50mA
Tensão direta do LED: Aproximadamente 1,2V
Corrente direta do LED: 60mA (máxima)
CTR (Current Transfer Ratio): 100% a 200%
Tempo de resposta: Aproximadamente 3µs
Isolação elétrica: Até 5kV RMS
Temperatura de operação: -55°C a +100°C
Montagem: Through Hole (PTH)
Conformidade: RoHS

DIFERENCIAIS:
Excelente isolamento elétrico
Alta imunidade a ruídos
Alta confiabilidade
Fácil aplicação em projetos eletrônicos
Padrão amplamente utilizado
Longa vida útil

APLICAÇÕES:
Fontes chaveadas
Automação industrial
Interface entre microcontroladores e cargas
Circuitos de proteção
Inversores
Sistemas de controle
Equipamentos eletrônicos industriais
Acionamento de relés e tiristores

CONTEÚDO DA EMBALAGEM:
01 – Optoacoplador CNY17-3
