Transistor 2SK1357 Toshiba

Transistor 2SK1357 Toshiba

O 2SK1357 é um MOSFET de canal N de alta potência fabricado pela Toshiba . Ele foi projetado especificamente para aplicações de chaveamento de alta velocidade, particularmente no lado primário de fontes de alimentação chaveadas (SMPS) e conversores CC-CC.

Por ser um MOSFET, ele é controlado pela tensão no terminal de porta, o que o torna muito eficiente para comutação de alta frequência.

Especificações técnicas
Tensão dreno-fonte : 900V (Projetado para suportar os picos de alta tensão encontrados em circuitos de comutação alimentados pela rede elétrica).
Corrente de dreno : 9A (Corrente CC contínua).
Dissipação de energia : 150W (Máximo, com um dissipador de calor adequado).
Encapsulamento: TO-3P / TO-247 (Um encapsulamento grande de 3 pinos com uma aba metálica para dissipação de calor reforçada).

Configuração de pinagem
Ao olhar para a parte frontal do transistor (o lado com o texto) com os pinos apontando para baixo:
Porta (G): O pino de controle.
Dreno (D): O pino de carga (pino central, geralmente conectado à aba metálica).
Fonte (S): O pino de terra/referência.

Considerações críticas para a substituição
O 2SK1357 está se tornando um componente "legado". Se você estiver substituindo um durante um reparo, leve em consideração os seguintes fatores:
Segurança em Alta Tensão: Este transistor geralmente opera com tensões em torno de 310V a 400V CC no estágio primário de uma fonte de alimentação. Certifique-se de que o capacitor de filtro de grande capacidade esteja completamente descarregado antes de iniciar a soldagem.
Verificação do resistor de gate: Quando um MOSFET como este falha (geralmente por curto-circuito entre dreno e gate), ele frequentemente destrói o pequeno resistor conectado ao gate e pode danificar o circuito integrado do controlador PWM. Sempre verifique a resistência dos componentes de acionamento do gate antes de instalar um novo transistor.
Isolamento: Dependendo do projeto original, você pode precisar de um isolante de mica ou de silicone entre o transistor e o dissipador de calor. Se o dissipador de calor estiver aterrado e você não usar um isolante, ocorrerá um curto-circuito catastrófico.

Valor Unitário

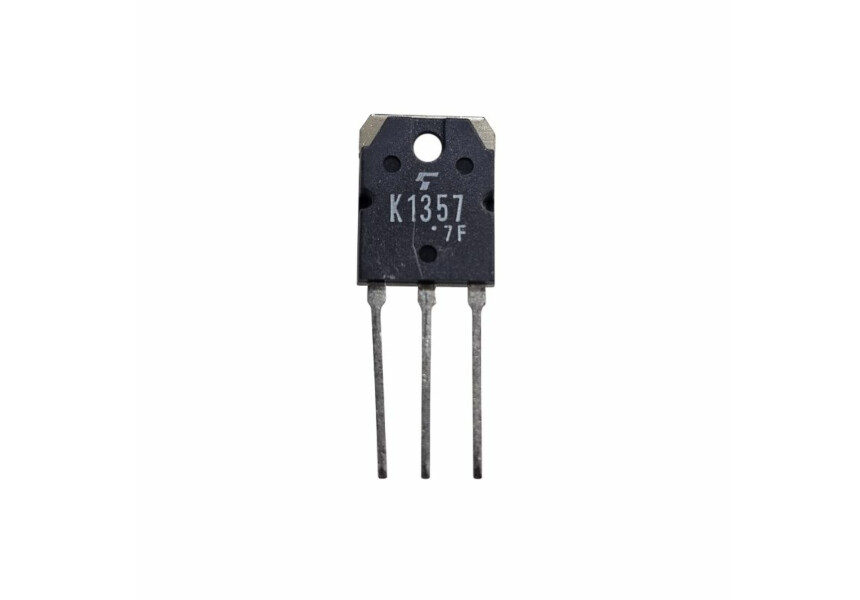

Imagem Meramente Ilustrativa
Para mais informações entre em contato
