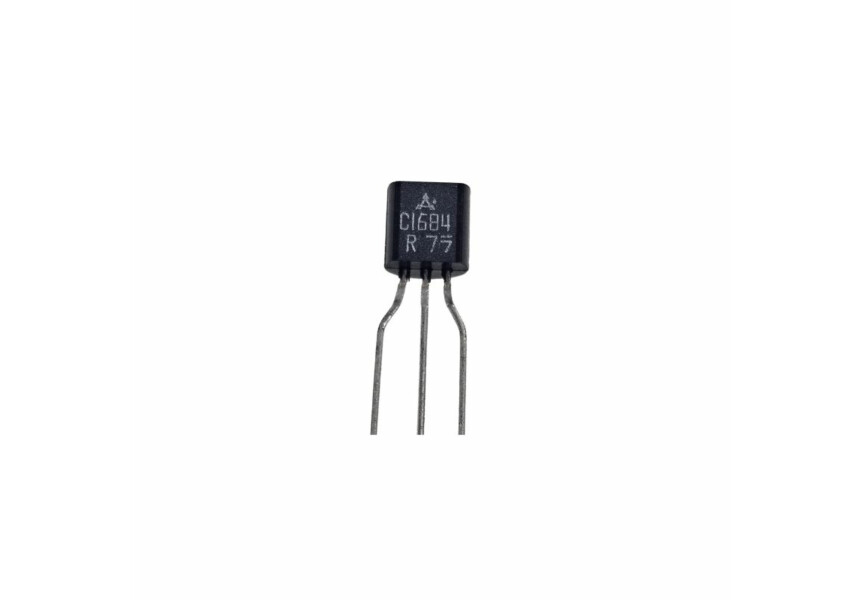

Transistor 2SC1684
O 2SC1684 é um transistor NPN epitaxial de silício clássico, projetado principalmente para aplicações de baixo ruído e alto ganho. Embora seja um componente mais antigo (originalmente da Panasonic/Matsushita), continua sendo um dos favoritos para reparos de áudio vintage e amplificação de pequenos sinais.
Especificações rápidas e identificação
O "C" no número da peça indica que se trata de um transistor NPN de alta frequência. Geralmente, ele vem em um encapsulamento plástico TO-92 .
| Característica | Valor |
| Tipo | NPN |
| Tensão coletor-emissor | 25V |
| Tensão coletor-base | 30V |
| Corrente do coletor | 100mA |
| Dissipação de energia | 400mW |
| Ganho de corrente CC | 160 a 460 (Classificado por Q, R, S) |
Configuração de pinagem
Observando a face plana do transistor com os terminais apontando para baixo, a pinagem geralmente é a seguinte:
Emissor (Esquerda)
Colecionador (Centro)
Base (Direita)
Usos comuns
Devido ao seu alto ganho e baixo nível de ruído, o 2SC1684 é mais frequentemente encontrado em:
Pré-amplificadores de áudio: amplificam sinais fracos de microfones ou captadores de guitarra.
Circuitos de comutação: para lidar com cargas de baixa potência (abaixo de 100mA).
Processamento de sinal: Encontrado em diversos equipamentos de alta fidelidade e sintetizadores das décadas de 1970 e 80.
Valor Unitário
Imagem Meramente Ilustrativa
