Transistor 2SD1279 Toshiba

Transistor 2SD1279 Toshiba

O 2SD1279 é um transistor Darlington NPN de alta potência com tripla difusão , fabricado pela Toshiba.

Por ser um par Darlington, ele consiste em dois transistores conectados em cascata dentro de um único encapsulamento. Isso lhe confere um ganho de corrente incrivelmente alto, o que significa que uma corrente de base muito pequena pode controlar uma corrente de coletor muito maior — perfeito para acionar cargas pesadas, como motores ou solenoides, diretamente de um microcontrolador ou circuito de baixa potência.

Especificações principais

Aqui estão as classificações máximas para o 2SD1279:

Pacote físico e pinagem
Este transistor normalmente utiliza o encapsulamento TO-220IS (isolado). Isso é uma grande vantagem para reparos ou projetos de entusiastas, pois a aba traseira é isolada com plástico; você não precisa de um isolante de mica ao montá-lo em um dissipador de calor metálico.

Diagrama de pinagem (vista frontal, cabos para baixo):
Base (B)
Colecionador (C)
Emissor (E)

Estrutura interna (Configuração de Darlington)
Por se tratar de um transistor Darlington, ele também possui um resistor base-emissor embutido e um diodo amortecedor (parasita ou intencional) entre o coletor e o emissor para proteção contra o retorno indutivo.

Aplicações típicas
Comutação de energia: controle de motores CC, relés ou fitas de LED de alta potência.
Reguladores: Atuam como transistores de passagem em fontes de alimentação lineares.
Amplificadores de áudio: Utilizados no estágio de saída de sistemas de áudio de potência moderada.

Valor Unitário

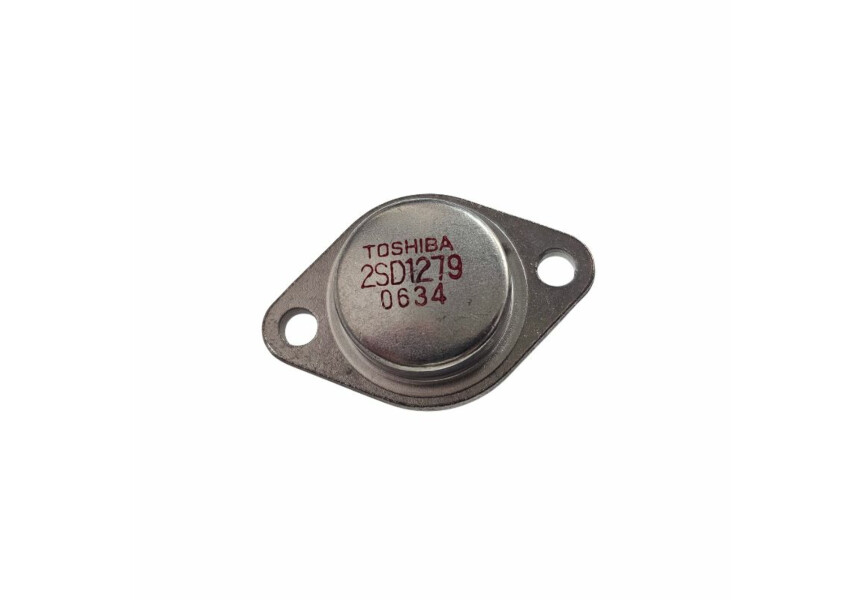

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
