Transistor Tip107 St

Transistor Tip107 St

O TIP107 da STMicroelectronics é um transistor de potência PNP com configuração Darlington. Por ser um Darlington, ele possui um ganho de corrente extremamente alto, permitindo que sinais muito fracos (como a saída de um microcontrolador) controlem cargas pesadas.

Especificações Técnicas
Este transistor é o par complementar do TIP102 (NPN). Seus principais parâmetros são:
Tipo: PNP Darlington
Vceo (Tensão Máxima Coletor-Emissor): -100V
Ic (Corrente de Coletor Contínua): -8A
Icp (Corrente de Pico): -15A
hFE (Ganho de Corrente DC): Mínimo de 1000 (em 4V/3A)
Pd (Dissipação de Potência): 80W (com dissipador adequado)
Encapsulamento: TO-220

Pinagem (Pinout)
Olhando para a face frontal do componente (onde está gravado o nome), os terminais são, da esquerda para a direita:
Base (B)
Coletor (C) (Também conectado à aba metálica)
Emissor (E)

Diferencial do Darlington
Diferente de um transistor comum, o Darlington integra dois transistores e resistores internos em uma única cápsula. Isso significa que ele "multiplica" o ganho.
Vantagem: Você não precisa de muita corrente na base para ligar uma carga de 5A ou 8A.
Desvantagem: A queda de tensão entre Coletor e Emissor é maior (cerca de 2V a 2.5V), o que faz o componente esquentar mais que um transistor comum em altas correntes. Use sempre um bom dissipador de calor.

Valor Unitário

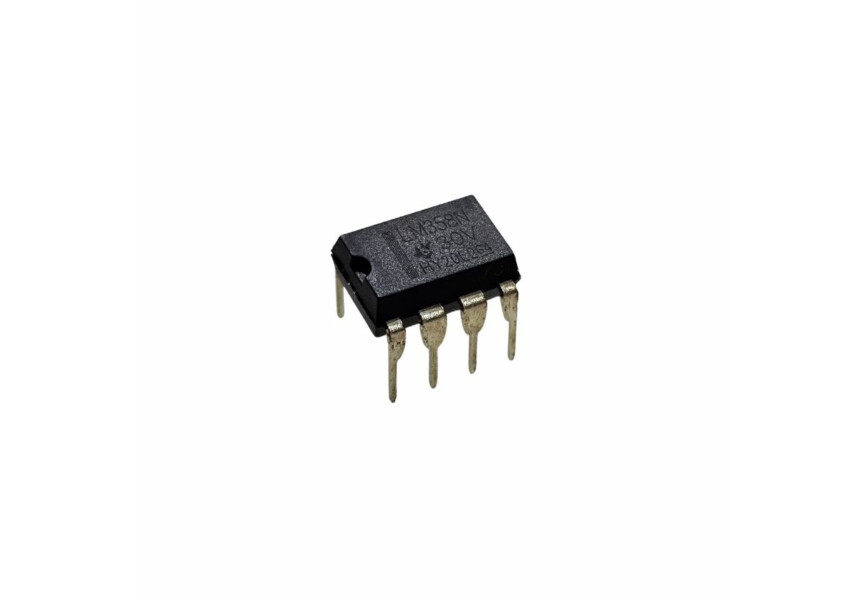

Imagem Meramente Ilustrativa
