O TIP48 da STMicroelectronics é um transistor de potência NPN de silício, projetado para aplicações de alta tensão e comutação rápida. Ele é muito comum em circuitos de deflexão horizontal em monitores e em fontes chaveadas (SMPS).

Especificações Técnicas (Datasheet)

O TIP48 é conhecido por suportar tensões elevadas, sendo um degrau acima de transistores de uso geral em termos de robustez elétrica:
Vceo (Tensão Máxima Coletor-Emissor): 300V
Vcb (Tensão Máxima Coletor-Base): 350V
Ic (Corrente de Coletor Contínua): 1A
Icp (Corrente de Coletor de Pico): 2A
Pd (Dissipação de Potência): 50W
hFE (Ganho de Corrente): Tipicamente entre 30 e 150.
Encapsulamento: TO-220

Pinagem (Pinout)
Olhando o transistor de frente (com a parte metálica para trás e as inscrições para você), a pinagem da esquerda para a direita é:
Base (B): Gatilho de controle.
Coletor (C): Pino central (e também conectado à aba metálica superior).
Emissor (E): Saída da corrente.

Aplicações Práticas
Diferente da série TIP31/TIP41, o TIP48 não é focado em alta corrente, mas sim em alta tensão. Você o encontrará em:
Reguladores de tensão de alta voltagem: Onde a entrada ultrapassa os limites comuns de 40V-60V.
Circuitos de ignição e disparo: Em sistemas eletrônicos que exigem pulsos de alta tensão.
Amplificadores de vídeo: Estágios de saída para tubos de imagem (CRT) ou displays especializados.
Controle de Solenoides: Que operam em tensões de rede retificadas.

Considerações para o Uso
Cuidado com a aba: Como o Coletor está na aba metálica, se você montá-lo em um dissipador de metal compartilhado, precisará de um kit de isolamento (mica/silicone e bucha) para não causar curto-circuito na carcaça.
Frequência: Ele possui uma frequência de transição ($f_T$) de cerca de 10 MHz, o que o torna bom para fontes chaveadas, mas não para transmissões de rádio de alta frequência (RF).
Tensão de Saturação: A tensão é de cerca de 1V a 1A, o que significa que ele gera calor considerável quando está totalmente ligado; nunca esqueça do dissipador de calor se for trabalhar perto de 1A.

Valor Unitário

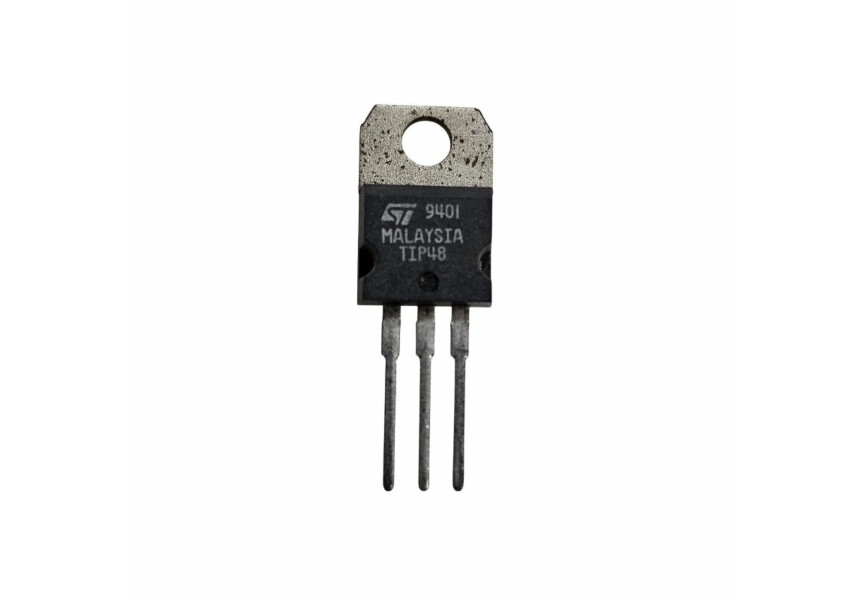

Imagem Meramente Ilustrativa
