Circuito Integrado STRS5741 Sanken

Circuito Integrado STRS5741 Sanken

O Circuito Integrado STRS5741, frequentemente encontrado com a referência STR-S5741, é um controlador de fonte de alimentação off-line (SMPS / comutador) desenvolvido pela tradicional fabricante Sanken Electric. Essa família de reguladores integrados combina em um único componente tanto o circuito de controle PWM quanto o transistor de potência bipolar de alta tensão, simplificando substancialmente o projeto de fontes chaveadas para aplicações de energia AC/DC.

O STRS5741 é otimizado para conversores flyback e outras topologias de fontes off-line, oferecendo limitações de corrente por ciclo, bloqueio por subtensão, proteção contra sobrecarga/temperatura e controle proporcional do transistor interno. Sua integração avançada reduz a necessidade de componentes externos e melhora a eficiência com menor ruído eletromagnético (EMI).

Este CI é ideal para uso em fontes de alimentação de televisores, monitores CRT, carregadores, eletrodomésticos e outros equipamentos eletrônicos que requerem regulação eficiente de tensão a partir da rede AC.

Características Técnicas
Tipo: Controlador de fonte de alimentação off-line (SMPS)
Família: STR-S Series hybrid IC
Interface: Chip híbrido com transistor de potência e controle PWM integrados
Proteções internas:
Limitação de corrente por ciclo
Bloqueio por subtensão (UVLO)
Proteção contra sobrecarga e sobretemperatura
Operação: Conversores flyback e similares
Encapsulamento: SIP / ZIP com cerca de 9 pinos
Aplicação típica: Regulação primária para fontes AC/DC 100–240 VAC

Benefícios
Integração de controle e transistor de chaveamento em um único CI
Reduce significantemente o número de componentes externos
Controle PWM ajustado para operação estável em fontes off-line
Proteções internas que melhoram a confiabilidade
Operação eficiente com baixa emissão de ruído (quasi-resonant / operação otimizada)

Aplicações Comuns
Fontes de alimentação chaveadas (SMPS)
Conversores flyback AC/DC
Televisores e monitores com fonte integrada
Carregadores e adaptadores AC/DC
Equipamentos eletroeletrônicos industriais
Projetos de manutenção, substituição e reparação de fontes legacy

Valor Unitário

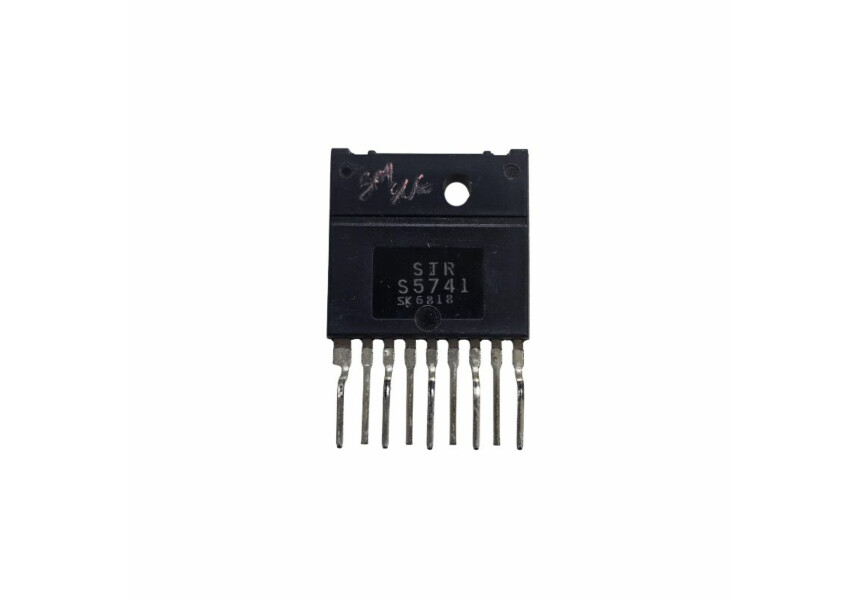

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
