O TIP56A da Texas Instruments é um transistor de potência NPN de alta voltagem, projetado especificamente para aplicações que exigem robustez em comutação e amplificação linear. Embora seja um componente mais antigo, ele ainda é muito respeitado pela sua confiabilidade em ambientes industriais e de áudio.

Especificações Técnicas (Datasheet resumido)
Diferente dos transistores comuns de baixa tensão, o "A" no final do nome indica uma tolerância de tensão superior:
Polaridade: NPN
Vceo (Tensão Coletor-Emissor): 400V (Máximo)
Ic (Corrente de Coletor Contínua): 5A
Icp (Corrente de Pico): 10A
Pd (Dissipação de Potência): 100W (em $25^{\circ}C$ de temperatura de carcaça)
Encapsulamento: TO-218 (ou TO-247, dependendo da revisão), que facilita a fixação em grandes dissipadores de calor.

Pinagem (Pinout)
Olhando o componente de frente (com as letras para você) e os terminais para baixo, a ordem da esquerda para a direita é:
Base (B)
Coletor (C) (Também conectado à aba metálica de montagem)
Emissor (E)

Aplicações Sugeridas
Devido à sua alta suportabilidade de tensão ($400V$), ele é comumente encontrado em:
Fontes Chaveadas (SMPS): No estágio de entrada onde a tensão retificada da rede elétrica é alta.
Deflexão de Monitores/TVs: Antigamente muito usado em circuitos de saída horizontal e vertical.
Inversores de Tensão: Convertendo corrente contínua em alternada.
Drivers de Solenoides e Motores de Indução: Onde picos de força contra-eletromotriz são comuns.

Valor Unitário

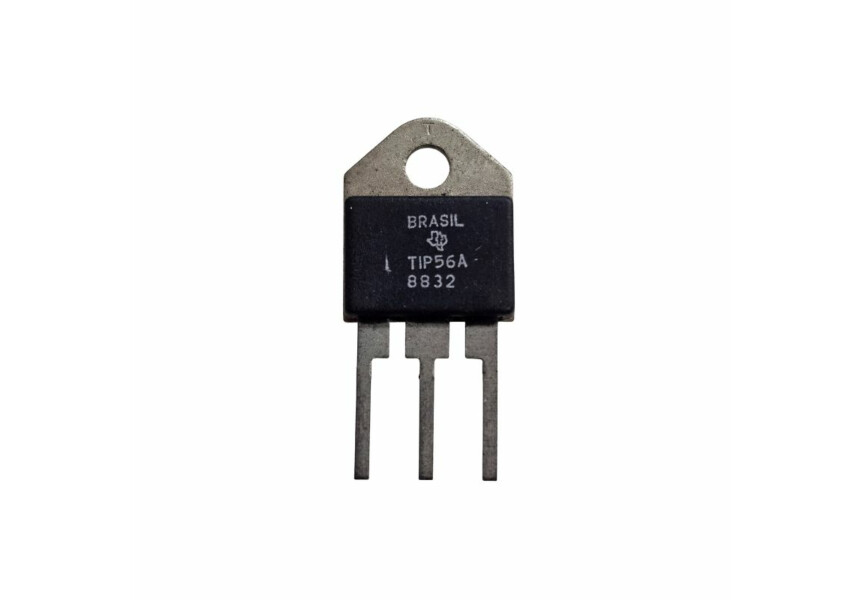

Imagem Meramente Ilustrativa
