Transistor 2SC3231
O 2SC3231 é um transistor epitaxial de silício NPN de alta tensão, projetado principalmente para uso em circuitos de saída de croma de TVs coloridas e outras aplicações de chaveamento de alta tensão. É um componente pequeno e confiável para circuitos que exigem alta tensão sem ocupar muito espaço.
Especificações principais
Segue abaixo a descrição técnica das capacidades deste transistor:
| Parâmetro | Símbolo | Classificação máxima |
| Tensão coletor-base | 300V | |
| Tensão coletor-emissor | 300V | |
| Tensão emissor-base | 5,0V | |
| Corrente do coletor (CC) | 100 mA | |
| Dissipação total de potência | 1,0 W | |
| Temperatura de junção | 150 °C |
Configuração dos pinos
O 2SC3231 geralmente vem em um encapsulamento TO-92MOD (ou similar para sinais pequenos). Olhando para o lado plano com os terminais apontando para baixo, a pinagem geralmente é:
Emissor
Coletor
Base
Aplicações típicas
Estágios de saída de vídeo: Acionamento dos cátodos de um CRT (Tubo de Raios Catódicos).
Comutação de alta tensão: fontes de alimentação de pequena escala ou sensores industriais.
Equipamento de áudio e vídeo: Estágios de amplificação especializados que requerem altas variações de tensão.
Valor Unitário

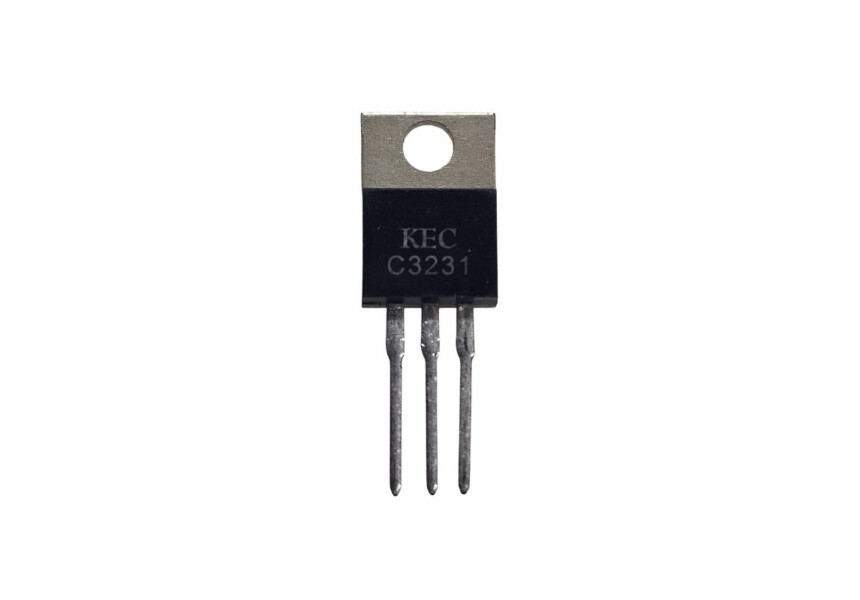

Imagem Meramente Ilustrativa
