Diodo BY229-600 Philips

Diodo BY229-600 Philips

O BY229-600 é um diodo retificador de silício de alta velocidade, "ultrarrápido", fabricado pela Philips (agora NXP/WeEn). Ele foi projetado para uso em fontes de alimentação chaveadas (SMPS) e circuitos inversores de alta frequência, onde baixas perdas de comutação são essenciais.

Especificações principais
O "-600" no número da peça indica sua classificação máxima de tensão reversa de pico repetitiva.

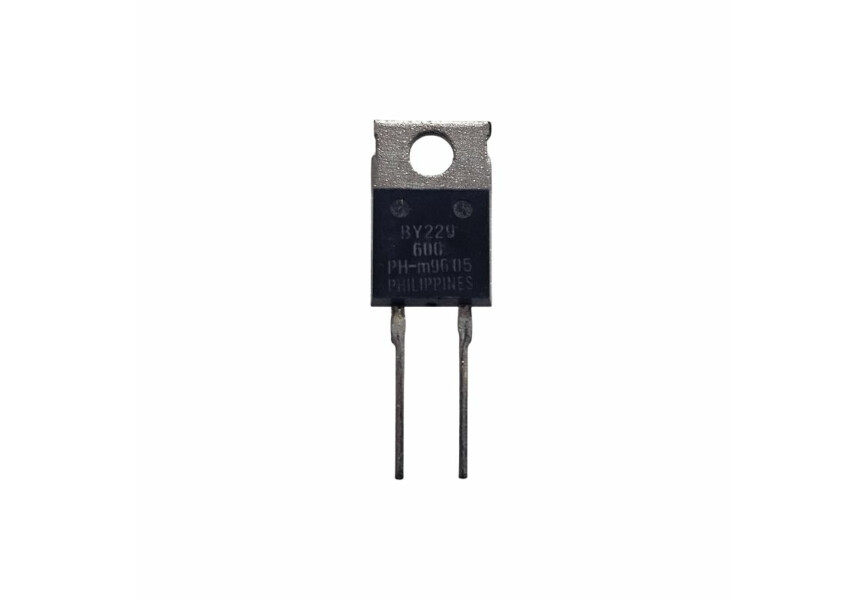

Pacote físico e pinagem
Geralmente vem em um encapsulamento plástico TO-220AC . Ao contrário de um transistor, possui apenas dois terminais funcionais.
Cátodo (K): Geralmente o terminal central (e conectado à aba de montagem).
Ânodo (A): O terminal externo. (Nota: Em alguns encapsulamentos TO-220, um terminal pode ser omitido ou usado como terminal fictício, mas o fluxo é sempre do ânodo para o cátodo/aba).

Por que usar um diodo "rápido"?
Diodos padrão (como o 1N4007) são muito "lentos" para a eletrônica de potência moderna. Quando a polaridade se inverte em altas velocidades (na faixa de quilohertz), um diodo padrão permanece condutivo por muito tempo, causando grande aquecimento e perda de eficiência.
O BY229-600 fecha com um estalo muito rápido (de 135 nanossegundos), tornando-o ideal para:

Fontes de alimentação para TV/Monitor: Especificamente nos circuitos de saída horizontal e de amortecimento.
Retificação secundária: Conversão de corrente alternada de alta frequência em corrente contínua em fontes de alimentação de PCs.
Diodos de roda livre: Protegendo os circuitos da força contraeletromotriz do motor.

Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
