Transistor 2SD1881

Transistor 2SD1881

O 2SD1881 é um transistor de silício NPN de alta potência com tripla difusão. Ele foi projetado especificamente para saída de deflexão horizontal em monitores e televisores coloridos de alta resolução.

Diferentemente dos transistores de uso geral, este componente foi projetado para suportar picos de tensão muito altos e possui um diodo amortecedor integrado e um resistor interno entre base e emissor para protegê-lo durante a comutação rápida de cargas indutivas.

Especificações principais

Estrutura interna e embalagem
O 2SD1881 normalmente vem em um encapsulamento TO-3PFM ou TO-3PL (um encapsulamento plástico grande, totalmente isolado ou parcialmente isolado) para lidar com o calor gerado durante a comutação de alta velocidade.
Diodo amortecedor integrado: Conectado entre o emissor e o coletor para suprimir a força contraeletromotriz (CEM).
Resistor base-emissor: geralmente em torno de 40–60$\Omega$Para melhorar a velocidade e a estabilidade de comutação.

Diagrama de pinagem (vista frontal)
Ao observar o lado do transistor com a etiqueta e os pinos apontando para baixo:
Base (Esquerda)
Coletor (Central - geralmente conectado à aba metálica se não estiver isolado)
Emissor (Direita)

Aplicações comuns
Monitores/TVs CRT: Especificamente, o estágio de saída horizontal.
Comutação de alta tensão: Utilizada em fontes de alimentação especializadas.
Drivers de carga indutiva: para aplicações que exigem desligamento rápido e limitação de tensão.

Valor Unitário

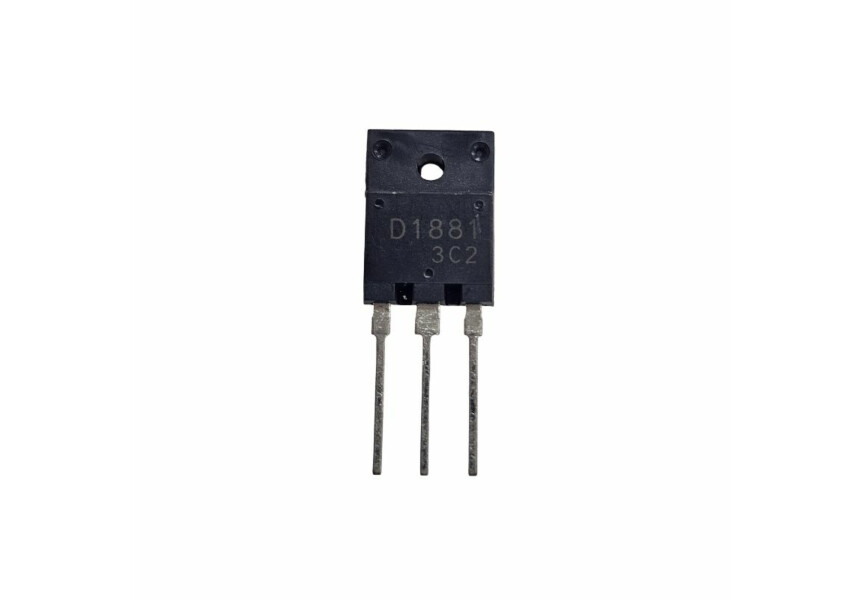

Imagem Meramente Ilustrativa
Para mais infirmações, entre em contato
