Circuito Integrado TDA3653BQ Philips

Circuito Integrado TDA3653BQ Philips

O Circuito Integrado TDA3653 (também encontrado nas versões B, C ou BQ) é um componente eletrônico desenvolvido pela tradicional divisão de semicondutores da Philips. Trata-se de um circuito integrado para deflexão vertical e circuito de proteção (“guard circuit”) usado em aplicações de vídeo analógico, especialmente em monitores CRT e televisores antigos.

Este CI é projetado para fornecer o estágio de saída para a deflexão vertical, combinando funções de driver, estágio de saída, gerador de flyback, regulador de tensão interno e proteções térmicas e de curto-circuito. Ele é adequado para sistemas que exigem correntes de saída elevadas, com tensão de alimentação típica na faixa de 10 V a 40 V, e pode lidar com correntes de até cerca de 1,5 A pico-a-pico durante o ciclo de varredura.

O TDA3653 é frequentemente utilizado em placas de TVs e monitores CRT para controlar o circuito de deflexão vertical e ajudar a manter a estabilidade da imagem.

Características Técnicas
Tipo: Circuito Integrado para deflexão vertical e proteção
Família: TDA3653 (incluindo versões B, C ou BQ)
Aplicação principal: Deflexão vertical de imagem em TV/monitores CRT
Alimentação típica: 10V a 40V
Corrente de saída vertical (pico-a-pico): até ~1,2 a 1,5A
Funções integradas: driver, estágio de saída, gerador de flyback, estabilizador interno e circuito de proteção
Encapsulamento: 9 pinos (geralmente SIL / SIP-9)

Benefícios
Solução integrada para deflexão vertical
Reduz componentes externos em circuitos de vídeo analógico
Proteções internas aumentam a confiabilidade
Compatível com uma variedade de fontes de alimentação
Ideal para reparo e manutenção de equipamentos vintage

Aplicações Comuns
Circuitos de deflexão vertical em televisores CRT antigos
Monitores analógicos de vídeo
Equipamentos eletrônicos que usam deflexão vertical de imagem
Projetos de manutenção e restauração de vídeo clássico

Valor Unitário

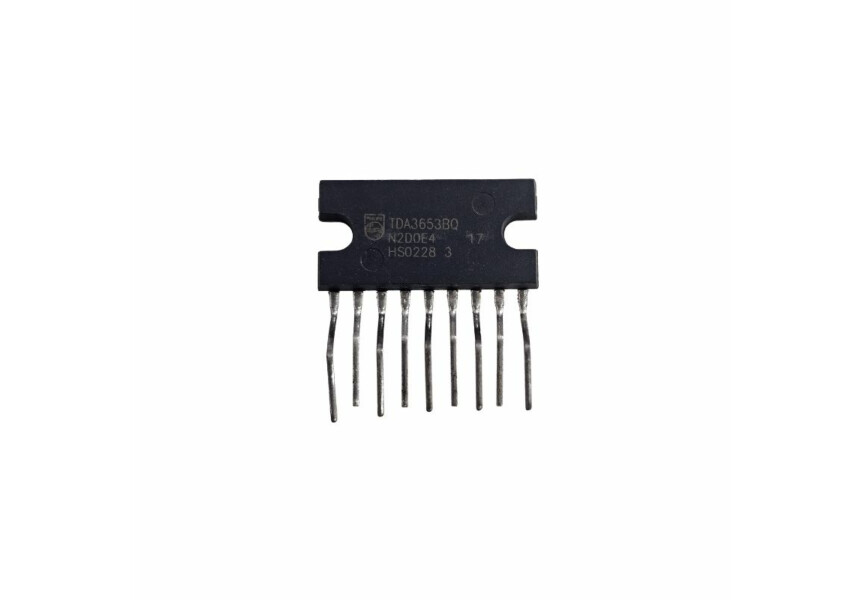

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
