O 2SC4004 é um transistor de potência epitaxial de silício NPN originalmente produzido pela Motorola. É um componente especializado de alta tensão projetado para aplicações de comutação de alta velocidade , particularmente em fontes de alimentação e controle de motores.

É bastante semelhante ao 2SC4026 que você mencionou anteriormente, mas com menor capacidade de lidar com corrente.

Especificações principais
O 2SC4004 foi projetado para priorizar a tensão em detrimento do volume, tornando-o ideal para o lado "primário" de um circuito de potência.

Pacote físico e pinagem
O 2SC4004 normalmente utiliza o encapsulamento TO-220 (ou a versão isolada TO-220ML ). Isso permite fácil montagem em um dissipador de calor para gerenciar os 30W de potencial dissipação de calor.
Diagrama de pinagem (vista frontal, cabos para baixo):
Base (B)
Colecionador (C)
Emissor (E)

Principais aplicações
Devido à sua tensão nominal de 600V , mas limite de corrente relativamente baixo de 1A , este transistor é normalmente encontrado em:
Reatores eletrônicos: Utilizados em sistemas de iluminação.
Fontes de alimentação chaveadas de pequeno porte (SMPS): Atuam como o principal elemento de comutação para dispositivos de baixa potência.
Inversores de alta tensão: para acionar motores de pequeno porte ou sensores industriais especializados.
Saída de deflexão horizontal: Em monitores CRT de tela pequena.

Valor Unitário

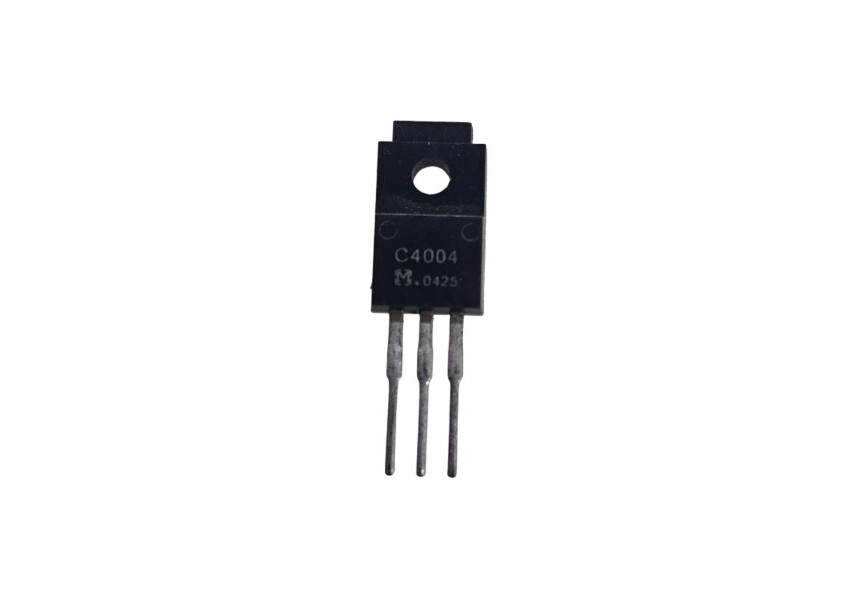

Imagem Meramente Ilustrativa
