O 24C04 da STMicroelectronics é uma memória EEPROM (Electrically Erasable Programmable Read-Only Memory) de 4 Kbits. Ela é amplamente utilizada para armazenar pequenas quantidades de dados que não podem ser perdidos quando a energia é desligada, como configurações de usuários, calibrações de sensores ou números de série.

Especificações Principais
Capacidade: 4 Kbits, organizados como 512 bytes (8 bits cada).
Protocolo de Comunicação: I²C (Two-Wire Interface). Utiliza apenas dois fios para comunicação: SDA (dados) e SCL (clock).
Tensão de Operação: Geralmente de 2.5V a 5.5V (versões modernas podem operar em tensões menores).
Ciclos de Escrita: Suporta até 1 milhão de ciclos de gravação.
Retenção de Dados: Mais de 40 anos.
Encapsulamento comum: DIP-8 (para furos na placa) ou SO8 (SMD).

Pinagem (Pinout)
No encapsulamento padrão de 8 pinos, a configuração é:
E1: Entrada de endereço (usada para definir o endereço do chip no barramento I²C).
E2: Entrada de endereço.
PRE (ou WC): Write Control. Se ligado ao VCC, protege a memória contra escrita. Se ligado ao GND, permite gravar dados.
VSS: Terra (GND).
SDA: Serial Data (Linha de dados bidirecional).
SCL: Serial Clock (Linha de sincronismo).
MODE: Seleção de modo (em algumas versões da ST).
VCC: Alimentação Positiva.

Como ela é organizada?
Diferente da 24C02 (que tem 2K), a 24C04 é dividida internamente em dois blocos de 256 bytes. Para acessar a memória completa via software, você precisa alternar o bit de endereço do dispositivo no protocolo I²C, tratando-a quase como se fossem dois chips de 2K em um só corpo.

Aplicações Típicas
Televisores e Monitores: Para guardar ajustes de brilho, contraste e canais.
Eletrodomésticos: Armazenamento de ciclos de lavagem ou preferências.
Arduino/Microcontroladores: Ótima para expandir a memória de armazenamento de logs ou senhas.

Valor Unitário

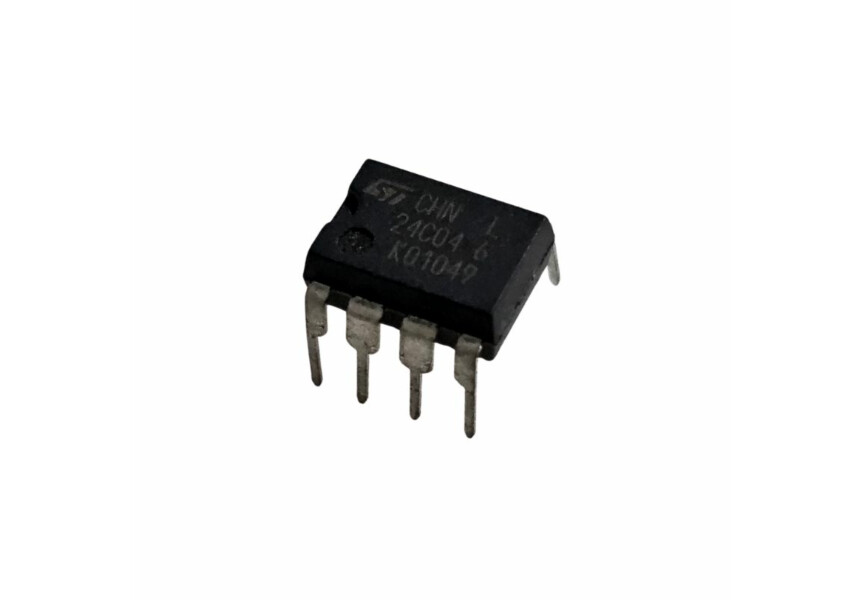

Imagem Meramente Ilustrativa
