Transistor BC635

Transistor BC635
Transistor Bipolar de Junção NPN

Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Transistores bipolares de junção - BJT
Estilo de montagem: Orifício de passagem Caixa / Gabinete: TO-92-3
Polaridade do transistor: NPN
Configuração: ÚNICO
Coletor - VCEO máx. de voltagem do emissor: 45V
Coletor VCBO de voltagem básica: 45V
Emissor - VEBO de tensão de base: 5V
Corrente do coletor DC máxima: 1A Pd
Dissipação de potência: 1W
Produto fT da largura de banda de ganho: 100MHz
Temperatura operacional máxima: + 150°C
Série: BC635 hFE máx. de ganho de corrente DC: 250
Altura: 4,95mm
Comprimento: 4,95mm
Tecnologia: Si
Largura: 3,94mm
Marca: STMicroelectronics
Tensão do coletor contínua: 1A
Coletor DC / Ganho base hfe Min: 25
Tipo de Produto: BJTs - Transistor Bipolar
Subcategoria: Transistor

Transistor BC635 é um transistor bipolar de junção (BJT) NPN de silício, projetado para aplicações de chaveamento (switching) e amplificação. Ele faz parte de uma família de transistores (BC635/637/639 NPN e seus complementares PNP BC636/638/640) e é fabricado por diversas empresas, como ON Semiconductor (anteriormente Fairchild) e NXP Semiconductors (anteriormente Philips).

Principais Características e Como Funciona:
O BC635 opera como um amplificador de corrente ou uma chave eletrônica controlada.
Polaridade NPN: Isso significa que ele conduz corrente do coletor para o emissor quando uma pequena corrente é aplicada à sua base (um fluxo de corrente positivo na base, com o emissor sendo o terminal de referência).
Média Potência/Corrente: É capaz de lidar com correntes contínuas de coletor de até 1 Ampere (A) e tensões de coletor-emissor (VCEO) de até 45 Volts (V). Sua dissipação de potência máxima é tipicamente de 800 mW a 1W, dependendo do fabricante e das condições de montagem.
Ganho de Corrente (hFE): Possui um bom ganho de corrente, geralmente na faixa de 40 a 250, o que permite que ele amplifique sinais pequenos de forma eficaz.
Frequência de Transição (fT): Apresenta uma frequência de transição típica de 100 MHz a 200 MHz, indicando que pode ser usado em circuitos de frequência relativamente alta, além das aplicações de baixa frequência.
Encapsulamento TO-92: É um transistor de orifício passante (through-hole) pequeno, de plástico, com três terminais. Este encapsulamento é muito comum e fácil de usar em prototipagem e produção.
Complementar ao BC636: Ele forma um par complementar com o transistor PNP BC636. Pares complementares são úteis para construir estágios de amplificação push-pull simétricos, comuns em amplificadores de áudio.

Aplicações Comuns:
Devido à sua versatilidade e especificações, o BC635 é amplamente utilizado em:
Estágios de Driver de Amplificadores de Áudio/Vídeo: Para acionar estágios de saída de potência maiores ou como parte do circuito de amplificação.
Chaveamento de Propósito Geral: Controlando cargas como relés, LEDs, pequenos motores ou outras lógicas digitais em circuitos de baixa e média potência.
Reguladores de Tensão Lineares: Pode ser usado como parte do circuito de regulação para fornecer uma tensão de saída estável.
Projetos DIY e Educacionais: É um componente popular para hobbystas e estudantes devido ao seu baixo custo e facilidade de uso.
Valor Unitário

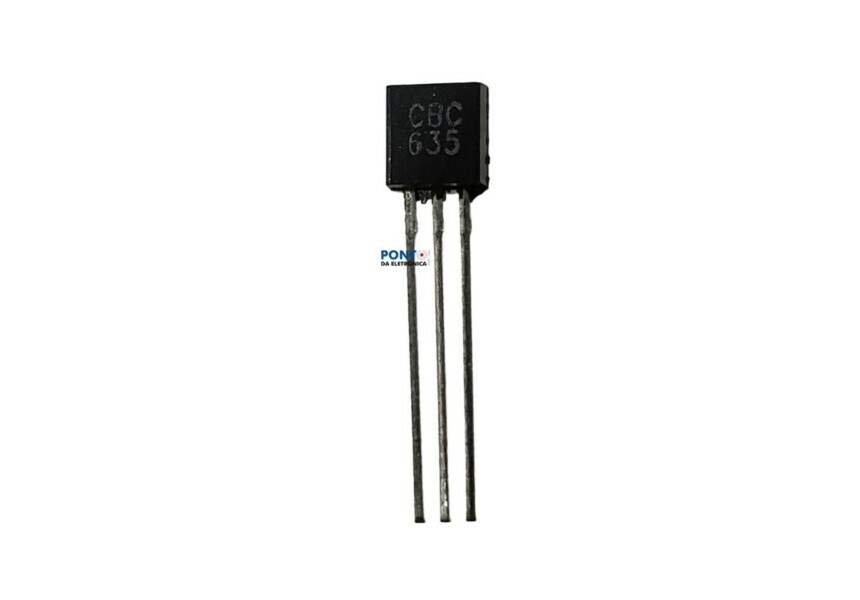

Imagem Meramente Ilustrativa
