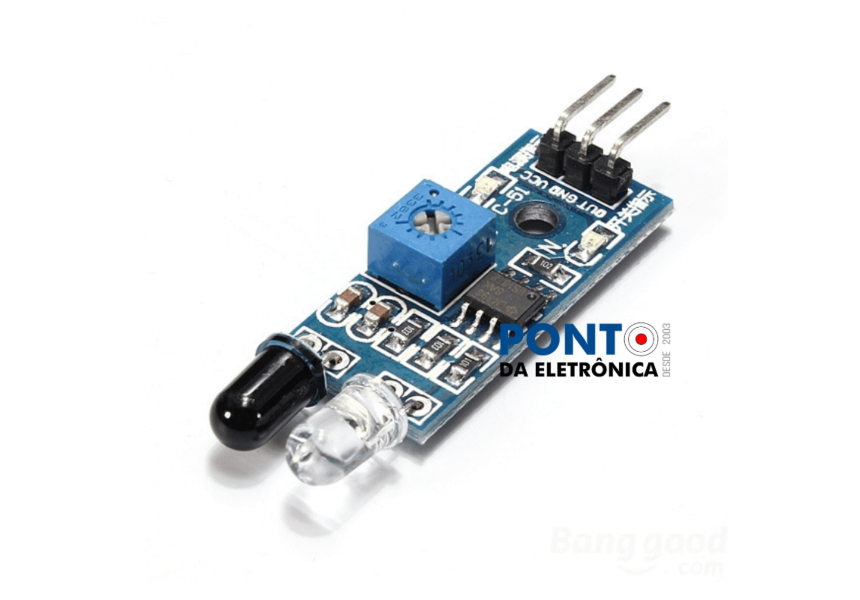

Sensor de Obstáculo Infravermelho IR Para Arduíno
MODULO SENSOR INFRAVERMELHO DE DESVIO DE OBSTÁCULOS PARA ARDUINO INTELIGENTE CARRINHO ROBÔ 3 FIOS FOTOELÉTRICO REFLETIVO
IR Infravermelho Obstacle Avoidance Módulo sensor para Arduino Smart Car Robot
Características:
100% marca nova e alta qualidade
O módulo sensor de luz tem forte adaptável ao ambiente,
Tendo um par de transmissor e receptor de infravermelhos,
Transmissor para lançar uma certa frequência infravermelha,
Quando encontram obstáculo na detecção de direção,
O receptor infravermelho é refletida de volta pelo tubo receptor,
Após o processamento através do circuito de comparação,
O indicador verde se acenderá enquanto o sinal de interface de saída
Sinal digital de saída (um sinal de baixo nível) pode ser ajustado através de distância de detecção botão do potenciómetro, A distância efetiva de 2 ~ 30 cm, tensão de trabalho é 3,3 V-5 V.
A faixa de detecção do sensor pode ser ajustada pelo potenciómetro,
Com pouca interferência, fácil de montar,
Fácil de usar recursos, pode ser amplamente utilizado robô obstáculo,
Contagem de linha de montagem de automóveis e rastreamento de linha preto-e-branco de obstáculos e muitas outras ocasiões.
Parâmetro:
Quando o módulo detectar um obstáculo na frente do sinal,
Os níveis de luz indicadora verde placa de circuito enquanto a produção continua baixo sinal OUT porto,
O módulo detecta a distância de 2 a 30 cm, detecção de ângulo de 35 °,
A distância de controle pode detectar potencial para ajustar, ajustar potenciômetro no sentido horário,
A distância de detecção aumenta; horário de ajuste do potenciômetro,
Distância de detecção diminui.
O sensor de detecção de reflexão no infravermelho ativo,
Alvo reflectividade e forma da distância de detecção da chave.
A distância de detecção mínimo que preto e branco max;
Pequena área da distância do objecto é pequena, uma grande área do grande.
O módulo sensor de porta de saída OUT pode ser conectado diretamente com o microcontrolador porta IO pode Também ser conduzido diretamente para um 5 V relé; conexão: VCC-VCC-GND; out-IO
O valor usando lm393, estabilidade no emprego;
Pode ser 3-5 V para fonte de alimentação DC para o módulo. Quando o aparelho é ligado, o indicador de alimentação vermelho;
Com 3 mm orifícios de parafuso para fácil montagem, instalação;
A placa de circuito tamanho: 3,2 cm * 1,4 cm
Cada módulo na entrega tem limite comparador de tensão ajustável através de potenciômetro, circunstâncias especiais, Por favor, não ajustar o potenciômetro.
Interface:
1. VCC externa 3,3 V-5 V tensão (5 V microcontrolador e pode ser conectado diretamente a 3,3 V MCU);
2. GND uma externa;
3. Fora interfaces de saída digital pequena placa (0 e 1);
Especificações:
Cor: azul
Dimensões: aprox. 3,2 cm * 1,4 cm
Sensores detectam e refletem a forma do obstáculo.
Detecta distancia mínima, tem noções te preto e branco, pequenos objetos e grandes áreas .
O output port OUT do sensor pode ser diretamente conectado no microcontrolador IO. Conectores: VCC-VCC; GND-GND; OUT-IO.
Tamanho : 3.1CM * 1.5CM /
Pode ser usado para mandar 3-5V DC.
Para mais informações, entre em contato.
