Sensor de Inclinação SW520D

Sensor de Inclinação SW520D

Módulo Sensor de Inclinação.

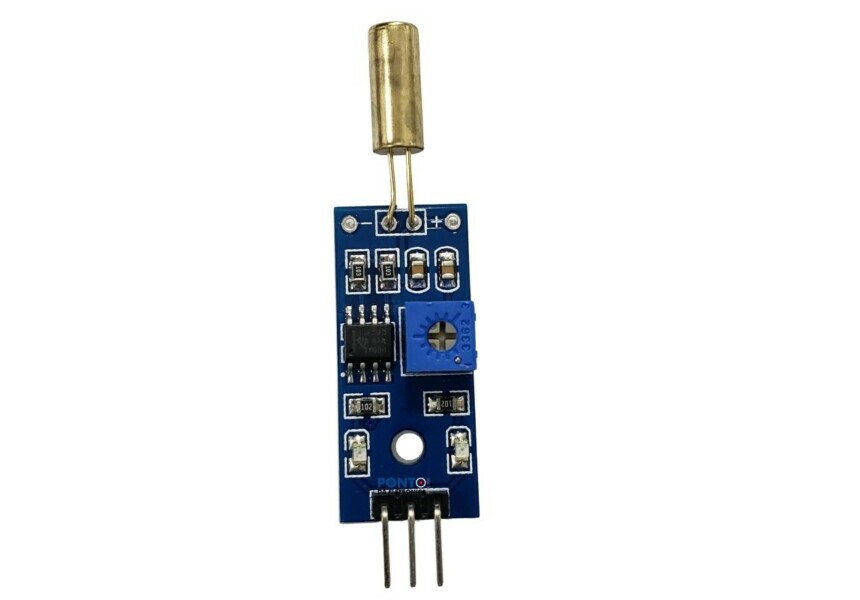

Módulo Sensor de ângulo Interruptor SW520D
SW520D Módulo Sensor de Ângulo

Uso:
Vários produtos são inclinados, alarmes de gatilhos de dumping, dumping power-off sensores, sensores de inclinação.

Características do módulo:
O SW-520D como sensor de alta-sensibilidade interruptor ângulo.
A saída do comparador, o sinal é limpo, a forma de onda é bom, a capacidade de condução é forte, mais do que 15mA.
Tensão de funcionamento 3.3V-5V
Formulário de saída: saída digital switch (0 e 1)
Com furos de parafusos fixos para fácil instalação
Ppequeno tamanho da placa PCB: 3.2 centímetros x 1.4cm
Uutilizando um comparador de tensão larga LM393

Instruções do módulo:
Por favor consulte o abaixo do diagrama de fiação para a fiação de este módulo, com instruções detalhadas.
O interruptor de saída do módulo depende o on e off do interruptor ângulo.
Quando o ângulo interruptor está desligado, a saída DO é
Alta, e quando o ângulo interruptor estiver ligado, a saída DO é baixo;

O terminal de saída pode ser conectado diretamente para o single-chip do microcomputador, e o alto-baixo nível é detectado pelo
Microcomputador single-chip, detectando assim a mudança de ângulo;

O terminal de saída pode acionar diretamente o módulo de relé, que pode formar um interruptor ângulo alto-poder para proteger o automático
Power-off função quando os produtos tais como equipamentos elétricos são despejados.

Para mais informações, entre em contato.
