Ramps 1.4 Reprap Shield Arduíno Para Impressora 3D

Ramps 1.4 Reprap Shield Arduíno Para Impressora 3D

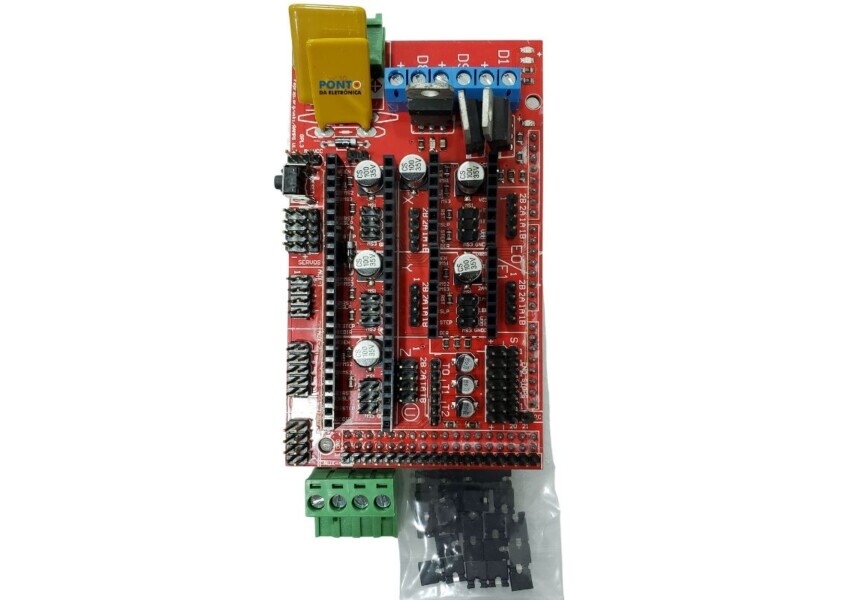

RAMPS 1.4 Placa Vermelha Para 2560

Características:
A placa RAMPS 1.4 é projetada para caber toda a eletrônica necessária para um RepRap em um pequeno pacote de baixo custo.
RAMPS faz a interface de um Arduino Mega com a poderosa plataforma Arduino MEGA e tem muito espaço para expansão.
O design modular inclui drivers de passo e eletrônicos de controle da extrusora em um escudo MEGA Arduino para fácil manutenção, substituição de peças, capacidade de atualização e expansão.
Além disso, várias placas de expansão Arduino podem ser adicionadas ao sistema, desde que a placa RAMPS principal seja mantida no topo da pilha.
O portador do driver de motor de passo DRV8825 é uma placa de expansão para o driver de motor de passo bipolar de micro-passo DRV8825 da TI.
O módulo tem uma pinagem e uma interface quase idênticas às de nossos portadores de driver de motor de passo A4988, portanto, pode ser usado como um substituto drop-in de alto desempenho para essas placas em muitas aplicações.
O DRV8825 possui limitação de corrente ajustável, proteção contra sobrecorrente e sobretemperatura e seis resoluções de microstep (até 1/32 de passo).
Ele opera de 8,2 a 45V e pode fornecer até aproximadamente 1,5A por fase sem um dissipador de calor ou fluxo de ar forçado (classificado para até 2,2A por bobina com resfriamento adicional suficiente).

Etapas simples e etapa da interface de controle de direção
Seis resoluções diferentes: passo completo, meio passo, 1/4 passo 1/8 passo 1/16 passo, passo 1/32
CAN faz interface diretamente com sistemas de 3,3 V e 5 V
O desligamento térmico de superaquecimento, desligamento de sobrecorrente, bloqueio sob tensão
Proteção de carga de curto-circuito à terra
Placa de circuito impresso de cobre de 2 onças de 4 camadas, para melhorar a dissipação de calor do solo de soldagem sem revestimento seguindo um IC de driver em uma placa de circuito impresso
O tamanho do módulo, os pinos e a interface correspondem ao portador do driver do motor de passo A4988 de várias maneiras
O controle de corrente ajustável permite que você defina um potenciômetro, que permite usar a tensão nominal do motor de passo ou mais, a fim de alcançar uma taxa de passo de corrente de saída máxima mais alta
A tensão de alimentação máxima de 45 V
Regulador de tensão embutido (a necessidade de qualquer tensão de alimentação lógica externa)

Para mais informações, entre em contato.
