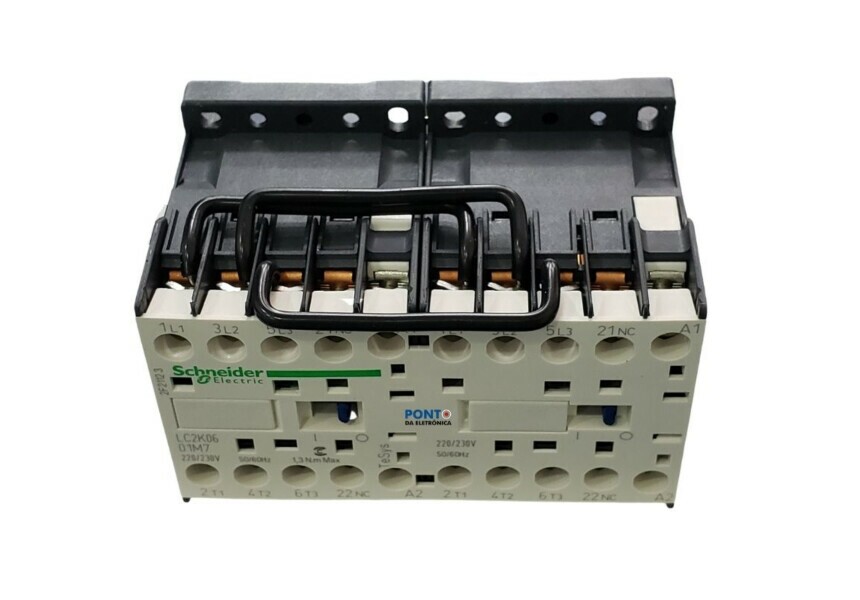

Contator LC2K0601M7 Schneider
Schneider Electric LC2K0601M7
CHAVE REVERSORA TRIPOLAR TESYS K 6A 1NF 220VCA LC2K0601M7
Principal
linha: TeSys
Nome do produto: TeSys K
Tipo de produto ou componente: Contator inversor
Nome abreviado do dispositivo: LC2K
Aplicação do dispositivo: Controle
aplicação do contator: Controle do motor
Categoria de uso: CA-4
CA-3
Apresentação do dispositivo: Pré-montado com inversão de barramento de energia
Descrição de polos: 3P
power pole contact composition: 3 NA
[Ue] tensão de operação nominal: Circuito de potência: 690 V CA 50/60 Hz
Circuito de sinalização: <= 690 V CA 50/60 Hz
[Ie] corrente nominal de operação: 6 A a <= 440 V CA CA-3 para circuito de potência
alimentação do motor kW: 1,5 kW a 220..0,230 V CA 50/60 Hz
2,2 kW a 380...415 V CA 50/60 Hz
3 kW a 440 V CA 50/60 Hz
3 kW a 480 V CA 50/60 Hz
3 kW a 500 ... 600 V CA 50/60 Hz
3 kW a 660...690 V CA 50/60 Hz
tipo do circuito de controle: CA a 50/60 Hz
[Uc] Tensão do circuito de controle: 220..0,230 V CA 50/60 Hz
Contato Auxiliar: 1 NF
[Uimp] tensão nominal suportável de impulso: 8 kV
Categoria de sobretensão: III
[Ith] corrente térmica ao ar livre convencional: 20 A (a 50 °C) para circuito de potência
10 A (a 50 °C) para circuito de sinalização
capacidade de fechamento nominal Irms:
110 A CA para circuito de potência conforme NF C 63-110
110 A CA para circuito de potência conforme IEC 60947
110 A CA para circuito de sinalização conforme IEC 60947
capacidade de corte nominal:
110 A a 415 V para IEC 60947
110 A a 440 V para IEC 60947
80 A a 500 V para IEC 60947
110 A a 220..0,230 V para IEC 60947
110 A a 380..0,400 V para IEC 60947
70 A a 660...690 V para IEC 60947
[Icw] corrente nominal de curta duração admissível:
90 A 50 °C - 1 s para circuito de potência
85 A 50 °C - 5 s para circuito de potência
80 A 50 °C - 10 s para circuito de potência
60 A 50 °C - 30 s para circuito de potência
45 A 50 °C - 1 mín para circuito de potência
40 A 50 °C - 3 mín para circuito de potência
80 A - 1 s para circuito de sinalização
90 A - 500 ms para circuito de sinalização
110 A - 100 ms para circuito de sinalização
20 A 50 °C - >= 15 mín para circuito de potência
classificação do fusível associado:
25 A gG a <= 440 V para circuito de potência
25 A aM para circuito de potência
10 A gG para circuito de sinalização conforme IEC 60947
10 A gG para circuito de sinalização conforme VDE 0660
impedância média:
3 MOhm - Ith 20 A 50 Hz of circuito de potência
[Ui] tensão de isolamento nominal:
Circuito de potência: 600 V para UL 508
Circuito de potência: 690 V para IEC 60947-4-1
Circuito de sinalização: 690 V para IEC 60947-4-1
Circuito de sinalização: 690 V para IEC 60947-5-1
Circuito de sinalização: 600 V para UL 508
Circuito de potência: 600 V para CSA C22.2 No 14
Circuito de sinalização: 600 V para CSA C22.2 No 14
durabilidade elétrica: 1,3 Mciclos 6 A CA-3 no Ue <= 440 V
tipo de bloqueio: Mecânico
Suporte de montagem:
Placa
Calha
Normas:
BS 5424
IEC 60947
NF C 63-110
VDE 0660
Certificações do produto:
UL
CSA
UKCA
conexões - terminais:
Terminais de parafuso 1 cabo(s)1,5…4 mm²Sólido
Terminais de parafuso 1 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo
Terminais de parafuso 1 cabo(s)0,34…2,5 mm²Flexível Com ponta do cabo
Terminais de parafuso 2 cabo(s)1,5…4 mm²Sólido
Terminais de parafuso 2 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo
Terminais de parafuso 2 cabo(s)0,34…1,5 mm²Flexível Com ponta do cabo
torque de aperto:
1,3 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2
1,3 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm
1,3 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2
tempo de operação:
10...20 ms energização da bobina e fecho NA
10...20 ms desenergização da bobina e abertura NA
nível de fiabilidade de segurança:
B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1
B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1
durabilidade mecânica: 5 Mciclos
maximum operating rate: 3600 cic/h
Complementar
limites de tensão de circuito de controle: Funcionamento: 0,8...1,15 Uc 50 °C)
Saída: 0,2...0,75 Uc 50 °C)
potência de irrupção em VA: 30 VA (a 20 °C)
consumo de potência de manutenção em VA: 4,5 VA (a 20 °C)
dissipação de calor: 1,3 W
tipo de contatos auxiliares: Tipo instantâneo 1 NF
frequência do circuito de sinalização: <= 400 Hz
corrente de comutação mínima: 5 mA para circuito de sinalização
tensão de comutação mínima: 17 V para circuito de sinalização
distância não se sobrepõem: 0,5 mm
resistência de isolamento: > 10 MOhm para circuito de sinalização
Meio ambiente
grau de proteção IP: IP20 para VDE 0106
tratamento de proteção:
TC conforme IEC 60068
TC conforme DIN 50016
Temperatura ambiente para funcionamento: -25…50 °C
Temperatura ambiente para armazenamento: -50…80 °C
altitude de funcionamento: 2000 m Sem redução de valor
retardamento de chamas: V1 conforme UL 94
Requisito 2 conforme NF F 16-101
Requisito 2 conforme NF F 16-102
Robustez mecânica
Choques contator fechado, no eixo X: 10 Gn para 11 ms conforme IEC 60068-2-27
Choques contator fechado, no eixo Y.: 15 Gn para 11 ms conforme IEC 60068-2-27
Choques do contactor fechado, no eixo Z: 15 Gn para 11 ms conforme IEC 60068-2-27
Choques contator aberto, no eixo X: 6 Gn para 11 ms conforme IEC 60068-2-27
Choques contator aberto, no eixo Y.: 10 Gn para 11 ms conforme IEC 60068-2-27
Choques contator aberto, no eixo Z: 10 Gn para 11 ms conforme IEC 60068-2-27
Vibrações contator fechado: 4 Gn, 5...300 Hz conforme IEC 60068-2-6
Vibrações contator aberto: 2 Gn, 5...300 Hz conforme IEC 60068-2-6
Altura: 58 mm
Largura: 90 mm
Profundidade: 57 mm
