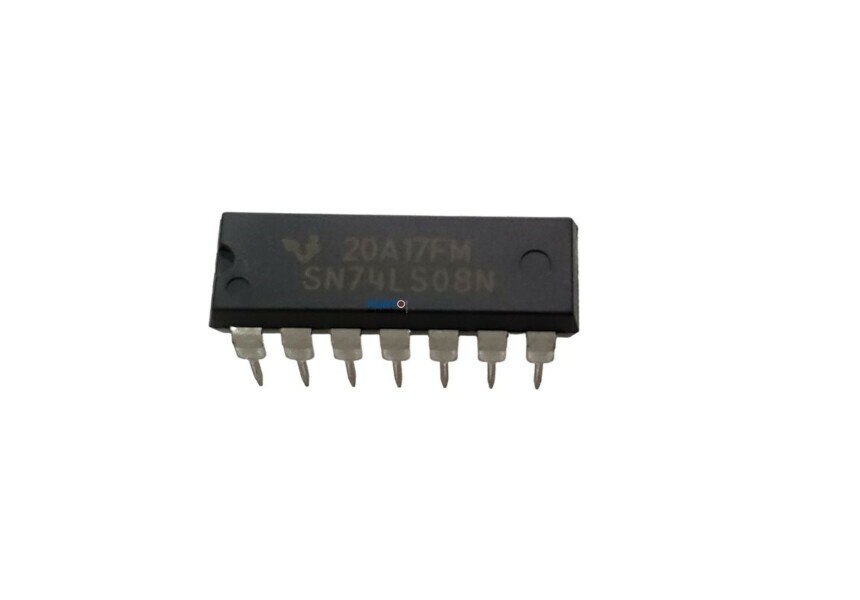

Circuito Integrado SN74LS08N

Circuito Integrado SN74LS08N
Porta Lógica Quad 2-Input.

Especificações:
Fabricante: Texas Instruments
Categoria de produto: Portas lógicas
Produto: Porta de Função Única
Função lógica: AND
Família lógica: LS
Número de gates: 4 Gate
Número de linhas de entrada: 2 Entrada
Número de linhas de saída: 1 Saída
Corrente de saída de alto nível: - 0,8 mA
Corrente de saída de nível baixo: 16 mA
Tempo de retardo de propagação: 25 ns
Tensão de alimentação - Máx: 5,25 V
Tensão de alimentação - Mín: 4,75 V
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: PDIP-14
Embalagem: Vareta
Função: Quad 2-Input.
Altura: 4,57 mm
Tipo de entrada: TTL
Comprimento: 19,3 mm
Faixa de temperatura operacional: 0 C a + 70 C
Tipo de saída: TTL
Série: SN74LS08
Largura: 6,35 mm
Marca: Texas Instruments
Tipo de lógica: 2 entradas E
Número de bits: 4 bits
Corrente de Alimentação Operativa: 21 uA
Tensão de alimentação operacional: 5 V
Tipo de Produto: Portões Lógicos
Subcategoria: CIs lógicos

Para mais informações, entre em contato.
