Circuito Integrado LM335Z National

Circuito Integrado LM335Z National

O Circuito Integrado LM335Z da National Semiconductor é um sensor de temperatura de precisão. Ele funciona como um diodo Zener de 2 terminais, mas cuja tensão de ruptura (ou "tensão Zener") é diretamente proporcional à temperatura absoluta (em Kelvin).

Vamos detalhar as especificações e o funcionamento:
LM335: É a série de sensores de temperatura. A principal característica é que sua tensão de saída é linearmente proporcional à temperatura absoluta. Especificamente, a tensão de saída é de 10mV por Kelvin.
Z: O sufixo "Z" indica o tipo de encapsulamento do componente, que neste caso é o TO-92. Esse é um encapsulamento de plástico pequeno e comum, com três pinos, frequentemente usado para transistores e pequenos circuitos integrados.
National: Indica o fabricante do chip, que é a National Semiconductor. A National foi adquirida pela Texas Instruments em 2011, mas muitos de seus componentes clássicos ainda são amplamente utilizados.

Como o LM335Z Funciona
Para usar o LM335Z, você aplica uma corrente constante através dele. A tensão medida entre seus terminais é diretamente proporcional à temperatura em Kelvin.
A fórmula para converter a tensão de saída (Vout​) em temperatura é:
T(K)=10mV/KVout
Para converter a temperatura de Kelvin para Celsius, use a fórmula:
T(°C)=T(K)−273.15
Exemplo: Se a tensão de saída do LM335Z for de 2,982 volts, a temperatura em Kelvin será: T(K)=0.01V/K2.982V​=298.2K
E a temperatura em Celsius: T(°C)=298.2−273.15=25.05°C

Aplicações Comuns
Por sua precisão e facilidade de uso, o LM335Z é utilizado em uma variedade de aplicações, como:
Medição de temperatura de sistemas eletrônicos
Termostatos eletrônicos
Sistemas de controle de aquecimento e resfriamento
Projetos de automação residencial e robótica
Fontes de alimentação com compensação de temperatura
Valor Unitário

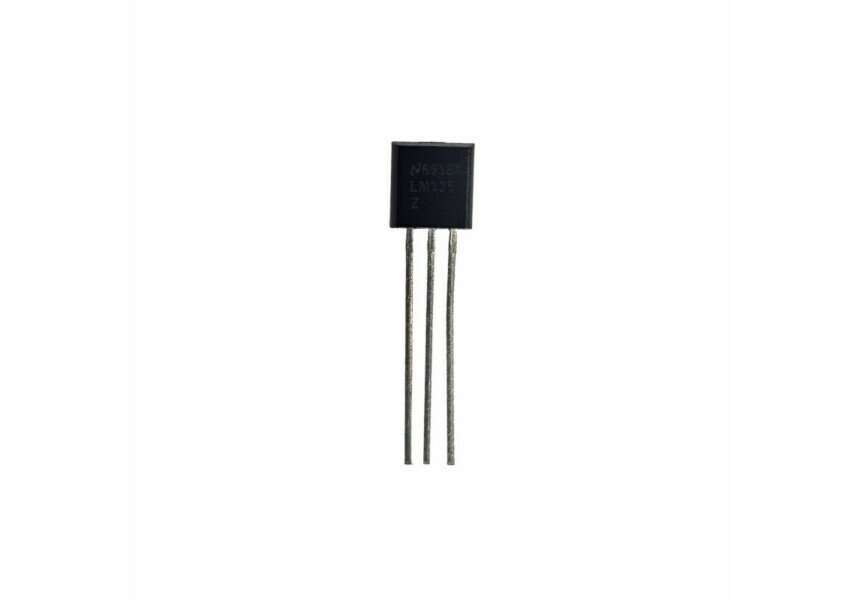

Imagem Meramente Ilustrativa
Preços e Descontos Válidos somente para Compras feitas pelo Site.

Para mais informações, entre em contato
