Circuito Integrado A2231 = HCPL2231

Circuito Integrado A2231 = HCPL2231
Acoplador Óptico de Alta Velocidade 5MBd 2Ch 1.8mA

Especificações:
Fabricante: Broadcom Limited
Categoria de produto: Acopladores ópticos de alta velocidade
RoHS: N
Caixa / Gabinete: PDIP-8
Taxa de dados: 5 Mb / s
Número de canais: 2 canais
Tipo de saída: Open Collector
Tensão de isolamento: 3750 Vrms
Vf - Tensão no sentido direto: 1.5 V
Se - Corrente direta: 5 mA
Vr - Tensão no sentido inverso: 5 V
Pd - Dissipação de potência: 294 MW
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 85 C
Série: HCPL-2231
Embalagem: Vareta
Altura: 3,56 mm
Comprimento: 9,65 mm
Corrente de saída: 25 mA
Largura: 6,35 mm
Marca: Broadcom / Avago
Tempo de queda: 7 ns
Tipo de Produto: Optoacopladores de alta velocidade
Tempo de ascensão: 30 ns
Subcategoria: Optoacopladores

O Circuito Integrado A2231, equivalente ao HCPL2231, é um optoacoplador de alta velocidade projetado para isolamento de sinais digitais em sistemas eletrônicos que exigem proteção contra ruídos e diferenças de potencial entre circuitos. Fabricado por diversos fabricantes (como Avago/Broadcom), o dispositivo combina um LED infravermelho de alta eficiência e um fotodetector com amplificador integrado, resultando em rápida resposta e saída compatível com níveis lógicos TTL e CMOS.
Esse modelo é amplamente utilizado em interfaces de comunicação, fontes chaveadas, inversores, sistemas industriais e aplicações de controle, oferecendo isolamento galvânico seguro e baixo tempo de propagação.

Características principais:
Modelo: A2231 / HCPL2231
Tipo: Optoacoplador de alta velocidade com saída lógica integrada
Função: Isolamento de sinais digitais de alta frequência
Tensão de isolamento: até 3750 Vrms
Velocidade de transmissão: até 1 Mbit/s (típica)
Tempo de propagação: ~1 µs (típico)
Entrada: LED infravermelho de alta eficiência
Saída: Fotodetector com amplificador e Schmitt Trigger integrado
Tensão de alimentação (Vcc): 4,5 V a 20 V
Compatibilidade lógica: TTL / CMOS
Encapsulamento: DIP-8 (plástico, duplo canal opticamente isolado)
Temperatura de operação: –40 °C a +100 °C

Vantagens:
Isolamento galvânico confiável entre entrada e saída
Alta velocidade de resposta e baixo atraso de propagação
Excelente imunidade a ruído e transientes
Saída compatível com circuitos digitais modernos
Compacto e fácil de integrar em sistemas existentes

Aplicações típicas
Isolamento de sinais de controle em sistemas industriais
Interface entre microcontroladores e circuitos de potência
Fontes chaveadas e conversores DC/DC
Sistemas de comunicação serial isolada
Inversores, CLPs e drives de motor
Equipamentos médicos e instrumentação sensível
Valor Unitário

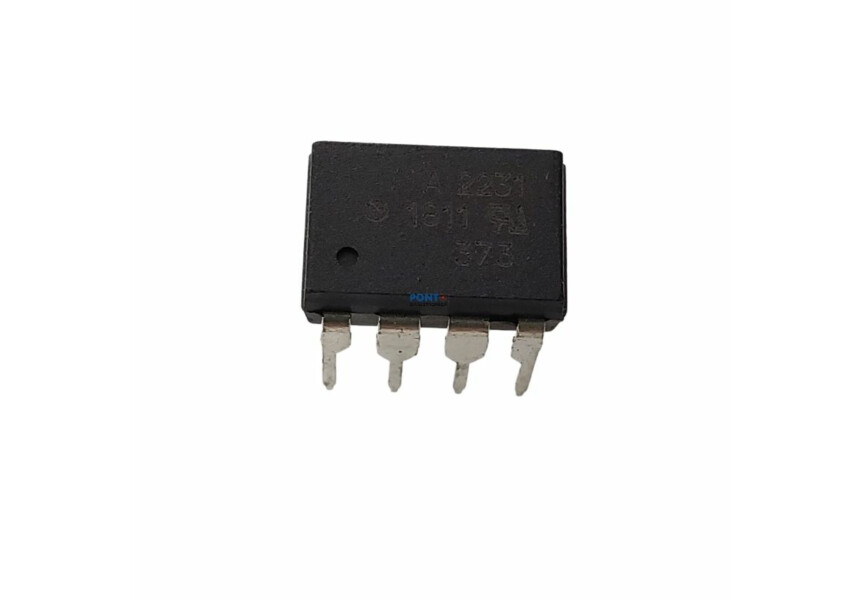

Imagem Ilustrativa
